采用Parylene珍爱PCB线路板有以下好处：

1.行使气相沉积的工艺保证在任何外形的外观的都可以形成一层致密、无针孔完全封装且膜厚同等的薄膜避免了使用其他工艺会产生的膜厚不均匀，棱角膜厚较薄，缝隙未完全涂敷及堆积、流失等缺陷征象。

2.同时处於炎热及冰冷的环境条件下，均可保持优秀的防水及绝缘特征；避免了温度交变（-120~80）条件下涂层内部应力对电路及性能的影响；也避免了其他涂敷材料会发生龟裂或起泡的征象!

3.水分子透过率极低，仅为一样平常有机硅树脂的千分之一；故只要超薄的厚度就能达到IP等级而且极低的介电常数，使高频损耗小。

4.渗入芯片与基板间的微细间隙，提供完备的珍爱；大幅加强芯片-基板间导线（25μm粗细）的连接强度。

5.Parylene不消融於一样平常溶剂；避免了其他有机硅树脂防护材料可被其稀释剂消融的可能。

6.完全封装的Parylene薄膜、对PCB上细小的贴片元件更有固定防止脱落的功能

Parylene目前已导入的产业包括LED产业、通信产业、工控产业、散热风扇.......等。

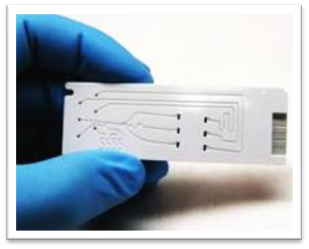

Parylene具备在MEMS领域中运用的特点!

接近微米级的细密制作；极薄的膜层仍具极优的电性能、物理机械性能和防腐蚀功能；并与微机电领域的材质有很好的相容性。

Parylene的超薄特征

在0.2微米厚时就完全没有针孔，可以渗入其他材料所不能进入的微细缝隙和孔洞之内，并且孔内和孔口附近的厚度基原形同，故可以在不改变对象的表面、尺寸、弹性、重量条件下，同时为其提供优秀的防护。

Parylene具有极高的绝缘强度及精良的电性能

5微米厚就能耐1000V以上直流击穿电压，因此在微机电体系中，Parylene是一极佳的电介质材料。

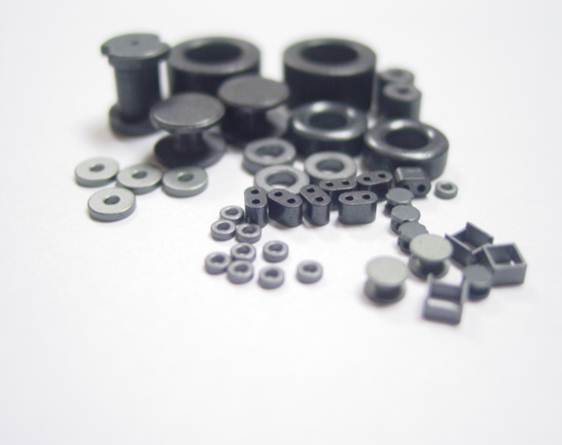

微缝/针孔的添补封闭，防腐耐盐雾性能好

使用金属电镀在盐雾试验时仍不能对钕铁硼磁性材料提供有用的防护。

无环境污染下的高度绝缘，低损耗

真空气相沉积的工艺，适用任何复杂外形及各种体积大小的磁材

用环氧树脂材料进行电泳涂敷，但电泳涂敷时工件外观必须有一挂点，挂点的修补不仅费工费时，而且质量难以保证用。另外当绕线器件很小时，使用传统胶带做绝缘就很困难。用Parylene涂层能够有用此题目并具有大量生产降低成本的上风

薄膜不影响磁性强弱

传统的电镀工艺在 铁硼磁性材料外观镀上镍、锌或锡、金等。这些涂层偶然会影响磁性材料的表磁等特征。Parylene涂层较薄且厚度均匀使绕线器件能保持最大的绕线窗，适用於较高性能要求的产品。

小型钕铁硼磁材是易碎的，沉积上Parylene涂层还可增长其强度。

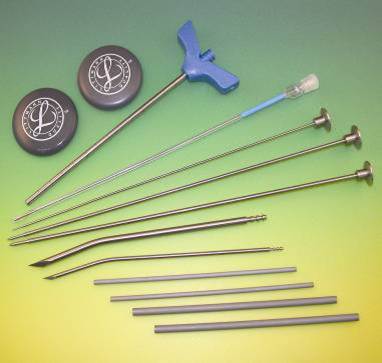

Parylene可以在可移植的器件和修复手术用部件的表层产生一种非排斥性生物屏障(生物共容)。

Parylene涂层可用来封闭医疗器材外观微细针孔，并因外观的光滑能削减污染物质附着，可克制霉菌及细菌在其外观滋生生长

Parylene的质量特别很是小，且仅须很薄的一层Parylene即可对敏感的电子元件提供有用的珍爱，完全不影响其正常运作，并提供了优秀的绝缘和耐腐蚀防护。

Parylene具有优秀的热稳固性和化学稳固性，因此适用於须经消毒可重复使用的医疗器材，经各式消毒方式（高压灭菌、辐射灭菌、氧化灭菌）亦不会影响其功能

适用於植入性生物晶片、心脏起博器、压力传感器及、手术刀、导尿管、插管、内视镜、脊椎固定料..等及其他各种医疗类矽橡胶耗材。
