菲沃泰纳米科技Favored Tech?纳米镀膜防护技术简介
•纳米技术
1纳米(nm)=10-9米,大约为一根头发丝直径的万分之一;物质的基础单元--原子的直径约为10-10 米。在微观世界中细菌(200-600nm)、病毒(30-100nm)皆为纳米级尺寸。
纳米技术是研究 0.1nm 至100nm 尺寸范围的材料、设计、测量、控制等方面的题目。行使纳米技术可将单个原子、分子重新进行排列,显现特别的物理或化学性能。纳米技术提供了以原子、分子为单元构造特定功能物质的可能。
纳米技术上世纪90年代开始受到关注,欧、美、日、中国均视其为战略科学,纳米技术与当代科技结合,衍生出了纳米物理、纳米化学、纳米生物、纳米电子等应用性极强的分支学科。纳米技术被誉为21世纪又一次产业革命。
•纳米材料
纳米材料是由基本颗粒组成的自然或人工材料,基本颗粒的三维尺寸(至少一个维度)在1-100nm之间,并且基本颗粒的总数量占整个材料颗粒总数50%以上(欧盟委员会关于纳米材料的定义)。超出这一尺寸范围的材料也可能具有纳米材料的特点。
纳米材料来源广泛,很多单质(如碳、硅、镍)和化合物(如氧化物)均可以加工至纳米级。根据材质差别,纳米材料包括纳米金属材料、纳米非金属材料(陶瓷、氧化物为主)、纳米高分子材料和纳米复合材料。
纳米材料从形态上可分为纳米粉末(零维)、纳米纤维(一维)、纳米膜(二维)、纳米块体、纳米液体材料等。
纳米材料的制备和研究是纳米产业的基础。通俗材料加工至纳米级,通常会呈现出不同于一样平常状况时的特别物理或化学属性,这是由于纳米材料拥有神奇的微观效应:
外观效应
--纳米颗粒尺寸小,比外观积和外观原子数增长,外观粒子缺少相邻原子配位,因而外观能大且不稳固,易与其他原子结合,显出较强的活性;
隧道效应
--纳米颗粒在肯定情况下能穿过物体,这一特点在微电子领域具有庞大意义。
小尺寸效应
--纳米颗粒的尺寸与光波波长、电子传导波长近似或更小时,其周期性的边界条件被破坏,粒子的声、光、电磁、热力学、化学属性发生改变;
量子尺寸效应
--纳米颗粒尺寸充足小时,电子能级由准延续变为离散,原为导体的物质可能变为绝缘体,绝缘体也可能变为超导体;
•菲沃泰纳米防护技术FavoredTech™
菲沃泰纳米防水处理技术不同于20世纪60年代的parylene coating和其他类似外观涂敷技术 ,而是采用低温真空等离子环境下化学气相沉积技术,行使组合射线能量和电磁场能量作用于纳米级高分子材料单体并激活基材外观电荷,在基材外观“生长”出完全敷形的高分子聚合物薄膜涂层,纳米级厚度的薄膜具有渐变组合的微观结构。

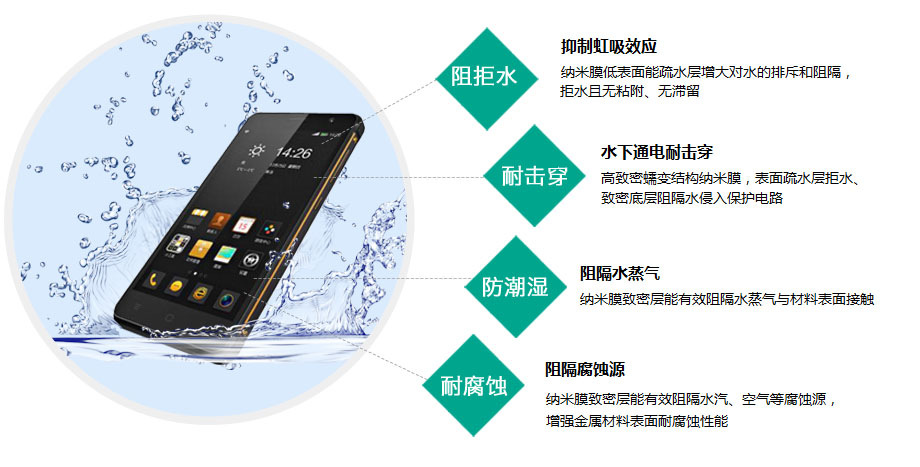

菲沃泰纳米镀膜绿色环保、厚度均匀、致密无针孔、透明无应力、不损伤工件、不影响原有的电绝缘性和导电以及旌旗灯号传输性,是性能杰出的防水、防潮、防霉菌、防耐酸碱和盐雾腐蚀的涂层
