许多时候一个项目必要做防水，做结构的攻城师们就忙的不要不要的，为了不延迟工期，为了能通过验货，多少日日夜夜奋斗在一线研究各种模具，满脑子注塑、密封、排气、各种胶垫、导流，散热，变形，开模成本……我们特别很是纠结到底要怎么去改善表面模具来应付多少有点挑剔的客户。所以，青山新材小编认为如何让产品防水工艺更简单，必要我们去思考改动并勇敢尝试。

对于电子产品来说最怕的是水气进入内部后对PCB上面的电子元器件的损害，容易造成短路，与其堵不如疏，假如我们给产品的PCBA穿件雨衣，完备珍爱电子元器件，而这件雨衣不影响散热，不影响连接器正常导电，肉眼看不到，外观高疏水，并且防腐蚀……

假如PCBA做如许的涂层再加上表面简单做一些疏水改变，这会不会是产品防水工艺的一个小小突破呢？这件神秘的雨衣就是PCBA纳米涂层，是一种氟系纳米液体材料。

PCBA纳米防水防腐蚀涂层

PCBA纳米涂层的特点

1．无色透明，无毒无害，不燃烧的防潮防湿防腐蚀的液态产品，青山新材的纳米液吻合欧盟环保标准，有ROHS ，REACH  168项检测认证，吻合MSDS化学品安全检验标准，安全无毒不燃烧，与各种基材PCB板都有特别很是优秀的结合能力。

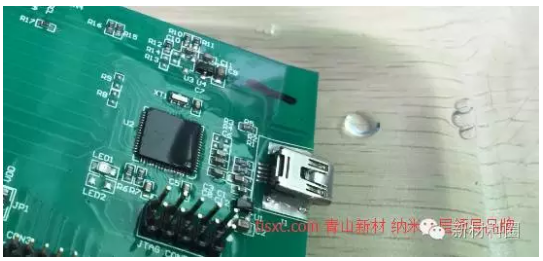

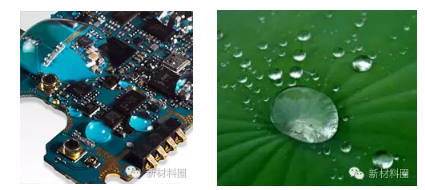

2．在PCB线路板外观形成疏水结果特别很是好的纳米膜，使其形成荷叶结果，有用降低外观能量，高疏水，水滴在PCB板上轻甩即可滑落，可以有用阻止电子产品PCB线路板上元器件涉水受潮以及被酸碱盐腐蚀的情况。

3．可通过浸泡的施工方法将本产品渗透至电子元件的各个渺小的闲暇处，达到完备的覆盖性与包裹性，进而产品会得到周全立体的防水结果。

4．与通常所使用的三防漆以及灌封胶有很大的区别，相比之下，三防漆更不易让PCB以及元器件散热，导电性能不佳，还可能会释放有毒有害物质，而青山新材TIS PCB纳米涂层更环保，吻合欧盟环保标准，由于是纳米级材料，其所形成的涂层肉眼看不到，散热性能很好，需要的导电性能也不受影响，也就是说在浸泡PCB板的时候无须对连接器进行事先封堵。

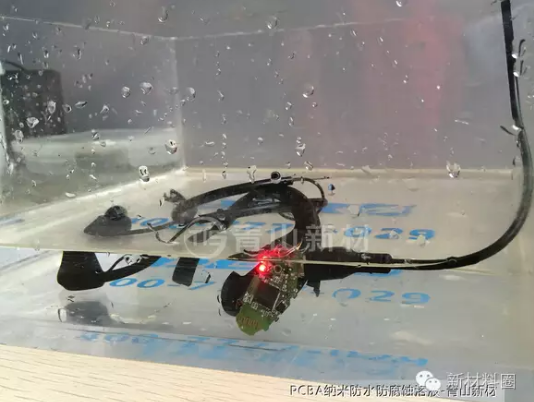

5．操作简单，浸泡只需3-5秒即可掏出在常温下晾10分钟左右天然干燥，无须加热烘干，无须额外增长设备，防水可达IPx5。

6．做了防水之后个别元件返工后焊时只需在焊点处用毛刷重新刷涂防水液即可。

7．多系列多浓度级别产品，适用于不同的应用，可根据您对品质的详细要求选择适用的浓度，可经样品测试后再选择。

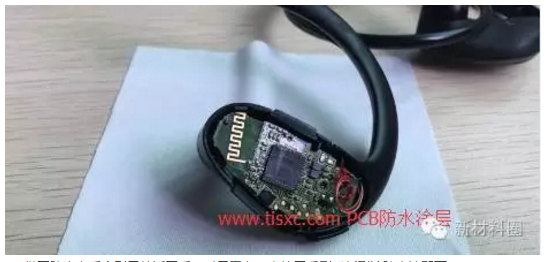

    许多产品现实上假如能做基本的生活防水防腐蚀(IPx5)，那产品的品质将是很大的提拔，也会响应的削减售后成本，比如蓝牙活动耳机就是一个时常会被人体汗水侵入腐蚀的产品，假如使用如青山新材纳米防水涂层的话能有用的阻止汗液对电路板和元器件的腐蚀，从而延伸使用寿命，电子烟的烟油会渗漏到主机对电子组件造成腐蚀……如今是品质时代，品质就是企业的生命。

    另外从成本的角度大可核算一下开模具采用细密的表面防水更经济照旧简单的表面防水模具+内部PCBA纳米防水涂层，双管齐下做防水更划算。
