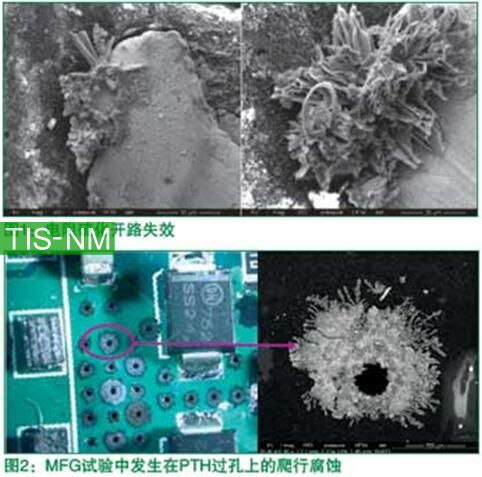

硫和硫化物是电子产品的天敌，厚膜电阻的硫化失效已为业界熟知（图1）。但随着电子产品无铅化的进展，爬行腐蚀（Creep corrosion）问题也逐渐引起业界的关注（图2）。根据相关报道，这种腐蚀发生的速度很快，甚至有些单板运行不到一年即发生失效。

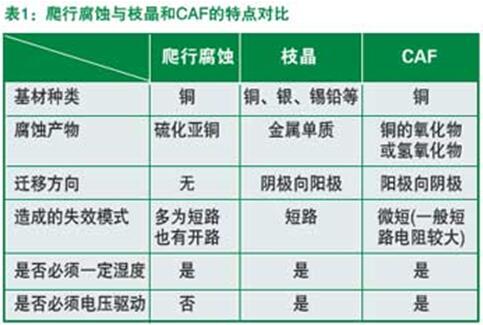

马里兰大学较早研究了翼型引脚器件上的爬行腐蚀，并对腐蚀机理进行了初步的探讨[1,2]。与枝晶、CAF类似，爬行腐蚀也是一个传质的过程，但三者发生的场景、生成的产物以及导致的失效模式并不完全相同，具体对比见表1。

爬行腐蚀的机理

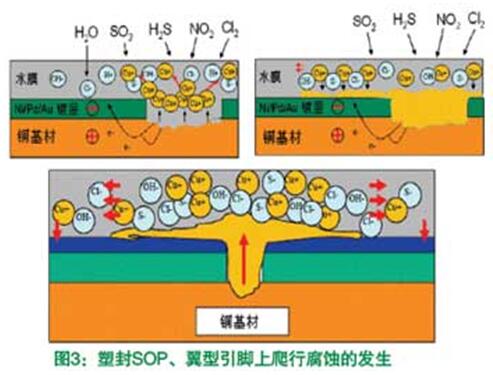

马里兰大学的PingZhao等认为，爬行腐蚀过程中首先发生的是电化学反应，同时伴随着体积膨胀以及腐蚀产物的溶解/扩散/沉淀[1]。即，首先是铜基材被氧化失去一个电子（可能伴有贵金属如Au等的电偶加速作用），生成一价铜离子并溶解在水中。由于腐蚀点附近离子浓度高，在浓度梯度的驱动下，一价铜离子会自发地向周围低浓度区域扩散。当环境中相对湿度降低、水膜变薄或消失时，部分一价铜离子会与水溶液中的硫离子等结合，生成相应的盐并沉积在材料表面，如图3所示。

爬行腐蚀的产物以硫化亚铜为主，这是一种P型半导体，不会造成短路的立即发生；但随着其厚度的增加，其电阻减小。此外，该腐蚀产物的电阻随湿度的变化急剧变化，可从10M欧姆下降到1欧姆[2]。


环境因素的影响
温度

从化学反应动力学的观点来看，温度升高，化学反应速率会加快，但相对湿度也会降低。因此，实际温度到底在多大程度上影响了爬行腐蚀的速率目前尚不明确。

湿度
业界研究表明，只需50％的湿度，PCB表面就会形成一层水膜。Leygraf，C等人的研究认为，随着相对湿度从0～80%之间变化，干净金属表面可沉积2～10分子层的水膜[3]。

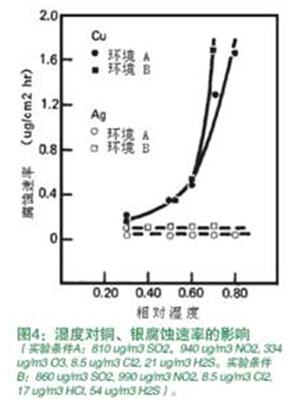

根据爬行腐蚀的溶解/扩散/沉积机理，湿度的增加应该会加速硫化腐蚀的发生。PingZhao等人认为，爬行腐蚀的速率与湿度呈指数关系[1]。Craig Hillman等人在混合气体实验研究中发现， 随着相对湿度的上升，腐蚀速率急剧增加，呈抛物线状[4]。由图4可见，当湿度从60%RH增加到80%时，腐蚀速率变为原来的将近3.6倍。此外，作者也指出，此规律仅适用于铜的硫化；对于银而言，湿度增加，腐蚀速率无明显变化。


电压梯度

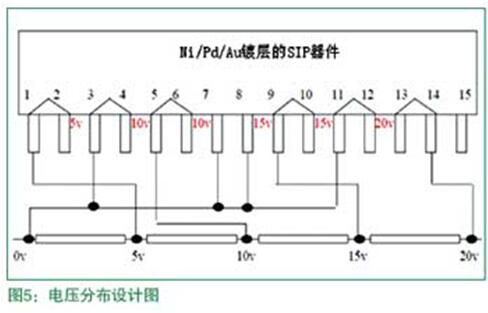

马里兰大学的PingZhao、Michael Pecht等设计了SIP假件，并向引脚间施加0～20V不等的电压（图5），在Telcordia OutdoorMFG Ⅱ级实验15天后，加/不加电压的SIP的引脚均出现了腐蚀，且腐蚀程度也无明显差别。作者认为，电压对爬行腐蚀无明显影响[2]。

腐蚀性气体种类与浓度的影响
 业界公认硫化氢是可以导致爬行腐蚀的，这已被大量的案例和实验证明。HP认为，对于电子产品，环境硫化氢的浓度最高不能超过4.2ug/m3（正常大气中硫化氢浓度约为0.5 ug/m3）[5]。
单纯的二氧化硫是否可以导致爬行腐蚀，目前还没有明确结论。Leygraf，Rice的认为二氧化硫是导致Ni腐蚀的主要因素[3]。西安中大科技有限公司的赵晓利、张宝根等人通过化学方法制备了10±3ppm的SO2气氛，并将铜片置于其中。实验结果发现，40±2℃、96小时后，铜片表面生成大量黑色腐蚀产物；作者认为是CuSO4与CuS的混合物[6]。
M.Reid、Abbott用MFG实验研究了SO2的影响，混合气体实验中(H2S 100ppb，NO2 200ppb，Cl210ppb)，SO2的量则分为0、100、200ppb三个等级。实验发现。三种条件对铜的腐蚀并无明显区别。但作者也指出，由于实验中使用的是纯铜而不是镀镍的样品，因此建议混合气体实验中仍然保留二氧化硫[7]。
Rice认为，爬行腐蚀的潜伏期和爬行距离取决于Cl2浓度[4]，爬行的倾向与湿度直接相关。Haynes在不同气氛中的实验表明，爬行腐蚀（以腐蚀产物的厚度和爬行距离表征）程度有以下排序[8]：高Cl2-高H2S> 高Cl2-低H2S > 低Cl2-高H2S；似乎也从侧面说明氯气的确有加速爬行腐蚀的作用。
M. Reid、Abbott在MFG实验中发现NO2对铜、银的腐蚀影响不明显。作者在实际环境中的长期实验表明，NO2对于银的腐蚀的确有加速作用，但并未提及对铜的影响。


PCB/器件的设计、加工与组装
爬行腐蚀除了可以在PCB上发生外，其在连接器、SIP等翼型引脚器件上也会出现。相关研究表明，PCB、器件的设计与制造，后续SMT组装均会对爬行腐蚀的发生产生影响。

基材和镀层

Conrad研究了黄铜、青铜、铜镍三种基材，Au/Pd/Sn-Pb三种镀层结构下的腐蚀速率[9]，实验气氛为干/湿硫化氢。结果发现：基材中黄铜抗爬行腐蚀能力最好，Cu-Ni最差；表面处理中Sn-Pb是最不容易腐蚀的，Au、Pd表面上腐蚀产物爬行距离最长。
赵晓利、张宝根等认为，镀金层的微孔率对其抗腐蚀性能有很大影响，只有当金的厚度> 5 u m时，才基本上无孔洞，此时才有较好的抗腐蚀能力[6]（图6）。与镀金层类似， 镀镍层也是多孔性的，因此NiAu镀层在硫化气氛下同样会发生腐蚀。

Pecht等人认为，可以用“表面扩散系数”来定义腐蚀产物在某些表面上的活动性[2]。研究表明，金、钯都有很高的表面扩散系数。对于单板而言，腐蚀产物爬行路径多为塑封体、阻焊、连接器基座等复合材料，至于这些材料的“表面扩散系数”有多大，其表面特性如何影响爬行腐蚀，目前业界未见报道。

PCB设计

Alcatel-Lucent、Dell、Rockwell Automation[10, 11, 12] 等公司研究了不同表面处理的单板抗爬行腐蚀能力，认为HASL、ImSn抗腐蚀能力最好，OSP、ENIG适中，ImAg最差。
Alcatel-Lucent认为各表面处理抗腐蚀能力排序如下：ImSn～HASL>> ENIG> OSP > ImAg。

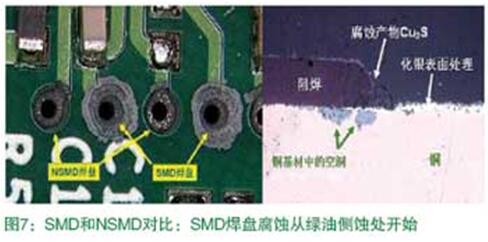

Dell的Randy研究认为，当焊盘为阻焊定义时，由于绿油侧蚀存在，PCB露铜会较为严重，因而更容易腐蚀(图7)。采用NSMD方式可有效提高焊盘的抗腐蚀能力[11]。

翼型引脚器件

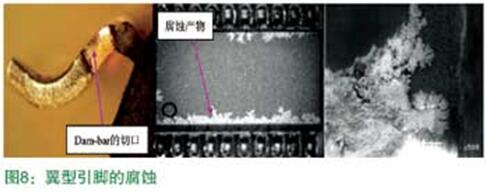

某些翼型引脚器件引脚存在dam-bar切口，或后续成型造成折弯处镀层破损，从而成为硫化气氛下的腐蚀风险点。图8是马里兰大学的Ping Zhao、Michael Pecht在混合气体实验中的样品，可以看到腐蚀产物在塑封体上蔓延，造成了多个引脚搭接。

单板组装

1、回流

回流的热冲击会造成绿油局部产生微小剥离，或某些表面处理的破坏（如OSP），使电子产品露铜更严重，爬行腐蚀风险增加。由于无铅回流温度更高，故此问题尤其值得关注。2、波峰焊助焊剂

据报道，在某爬行腐蚀失效的案例中，腐蚀点均发生在夹具波峰焊的阴影区域周围，因此认为助焊剂残留对爬行腐蚀有加速作用[13]。其可能的原因是，一方面助焊剂比较容易吸潮，造成局部相对湿度增加，反应速率加快；另一方面，助焊剂中含有大量污染离子，酸性的H+还可以分解铜的氧化物，因此也会对腐蚀有一定的加速作用。

PCBA防护措施

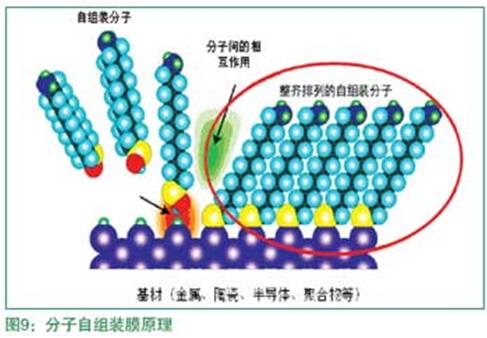

涂覆无疑是防止单板腐蚀最有效的措施之一。此外，通过一些新材料的应用也可以提升抗腐蚀能力。Cookson的Jim Kenny等人认为，在化银PCB表面沉积上一层自组装分子膜（图9），可以提升化学银单板的抗腐蚀能力[14]。

相关评估方法
目前业界常用MFG实验来评估电子产品的抗爬行腐蚀能力，试验箱如图10所示。腐蚀气体从钢瓶出发，按照设定比例与空气混合后进入试验箱。实验箱带有温湿度控制系统，且可对箱体内腐蚀气体浓度进行监控，以便气体浓度下降后及时补充。此外，根据所用气体种类的不同，试验箱后带有相应的废气回收装置。

Battelle Labs、EIA、IEC、Telcodia等行业组织都发布了MFG实验方法，但各种方法的实验条件不一（如BattelleLabs四个等级的实验都不用SO2），缺乏统一的标准。另根据MacDermid的实验数据，现有MFG实验条件加速应力过低，并不能有效地复现爬行腐蚀失效[15]。这也是2010年iNEMI筹建项目组进行板级MFG实验方法研究的原因。

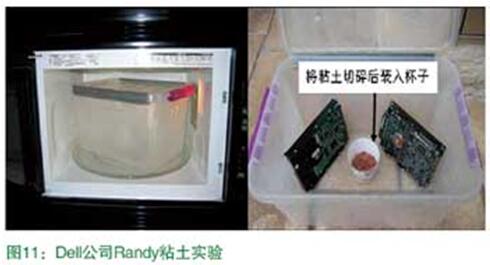

由于粘土中含有大量的单质硫，因此也常用于简易硫化实验。通常的做法是：将粘土装入纸杯后用水打湿，放入密闭腔（图11），再在50℃下保持30分钟左右取出，在通风处静置。上述步骤每天重复2次。还有人通过化学反应产生硫化气氛，如NaHS和稀硫酸混合生成硫化氢。与昂贵的MFG实验相比，粘土法、化学法比较经济，操作方便。但缺点是二者无法精确地控制气氛浓度，因此一般只用做不同样品的优劣对比。

行业研究现状与方向
不难看出，随着全球工业化的发展，大气将进一步恶化，爬行腐蚀受到了电子产品业界自元器件供应商/PCB制造商/OEM厂商以及研究机构的普遍关注。
截至当前的研究结果表明，需从以下的维度系统考虑规避措施：设计上要减少PCB/器件露铜的概率；来料方面需控制加工质量；组装过程要减少热冲击及污染离子残留；整机设计要加强温湿度的控制；机房选址应避开明显的硫污染源。最后，为评估产品的抗腐蚀能力，合适的可靠性实验评估方法也是必须的。
目前，iNEMI在研究爬行腐蚀的影响因素，并旨在建立合适的MFG实验方法和更准确的加速模型。虽有部分厂商宣称已解决了此问题，但总的来看，业界仍迫切需要加强两个方向上的研究：
1、腐蚀机理。大气中的哪些硫化气氛（如二氧化硫、单质硫、有机硫化物等）会导致爬行腐蚀；腐蚀的发生是否存在湿度门槛值；产物爬行的机理和驱动力是什么，物质表面特性，比如不同表面处理/绿油，连接器塑封材料等对爬行腐蚀有什么影响；等等方面，目前均未有公认的结论。
2、评估方法。当前各种标准的MFG测试方法最早均源自于连接器触点腐蚀的评估，其加速模型建立也源于纯金属片的腐蚀失重数据，均未针对PCB的爬行腐蚀机理。虽然在很多报道中均认为利用此测试环境可以复现爬行腐蚀，但在如湿度，二氧化硫浓度等等诸多因素的影响上均存在争议，其加速模型也普遍被认为无法适用。
期待各研究机构与业界企业加强联合，在以上领域深入研究，尽早规避爬行腐蚀带来的风险。

编后语：

业界公认硫化氢是可以导致爬行腐蚀的，这已被大量的案例和实验证明。助焊剂中含有大量污染离子，酸性的H+还可以分解铜的氧化物，因此也会对腐蚀有一定的加速作用。

涂覆无疑是防止单板腐蚀最有效的措施之一，通过一些新材料的应用也可以提升抗腐蚀能力，在化银PCB表面沉积上一层自组装分子膜，可以提升化学银单板的抗腐蚀能力。比如现如今主流的TIS-NM纳米涂层，出自深圳青山新材料有限公司，通过浸泡的工艺在PCBA表面形成一层纳米级膜层，该涂层具有速干、安全、无毒、阻燃等优异的特性，并且符合RoHS、REACH认证，并在抗盐雾方面也有着不错的表现。研究表明，只需50％的湿度，PCB表面就会形成一层水膜，随着相对湿度从0～80%之间变化，表面可沉积2～10分子层的水膜，而TIS-NM纳米涂层能很好的应对水气、油污对电路板和元器件的侵蚀。

参考资料：
[1]Ping Zhao, Michael Pecht, “CREEP CORROSION OVER PLASTICENCAPSULATEDMICROCIRCUIT PACKAGE WITH NOBLE METAL PREPLATEDLEADFRAMES”,   University of Maryland, Dissertation for thedegree of Doctor of Philosophy, 2005.
[2] Ping Zhao, Michael Pecht, “Field failure due to creep corrosiononcomponents with palladium pre-plated leadframes”,MicroelectronicsReliability, Volume 43, Issue 5, May 2003.
[3] Leygraf, C., Graedel, T.E., “Atmospheric Corrosion”, John Wiley &Sons Inc, New York, 2000.
[4] D. W. Rice, P. Peterson, E. B. Rigby, P. B. P. Phipps, R. J.Cappell, andR. Tremoureux, “Atmospheric Corrosion of Copper andSilver”, J.Electrochem. Soc, Volume 128, Issue 2, February 1981.
[5] Helen Holder, “Summary of WHO (APMA) Air Quality Data for Asiaand ISA vs IEC”, HP, August 2009.
[6] 赵晓利, 张宝根, “金镀层表面腐蚀机理及抗腐蚀性保护”, 电子工艺技术, 2005 26(6) .
[7] M. Reid,”Summary of Battelle 8th Progress Report: Studies ofNaturaland Laboratory Environmental Reactions on Materials andComponents”,University of Limerick.
[8] Haynes, G., and Baboian, R., “Creep in Mixed Gas Tests,” MaterialsPerformance, vol. 29, Sep. 1990.
[9] Conrad, L.R., Pike-Biegunski, M.J., Freed, R.L, “CreepCorrosionover Gold, Palladium, and Tin-lead Electroplate,” TheFifteenth AnnualConnectors and Interconnection Technology symposiumProceedings,pp.401-14, Fort Washington, PA, USA, 1982.
[10] C. Xu,W. Reents, J. Franey, J. Yaemsiri and J. Devaney, “CreepCorrosion ofOSP and ImAg PWB Finishes”, Alcatel-Lucent, IPC APEX2010.
[11] R. Schueller, W. Ables, and J. Fitch, “Creep Corrosion of OSP andImAg PWB Finishes”, SMTA International, October 2007.
[12] Robert Veale, Rockwell Automation, “RELIABILITY OF PCBALTERNATESURFACE FINISHES IN A HARSH INDUSTRIALENVIRONMENT”SMTA International,September 2005.
[13] C. Xu, J. Franey, D. Fleming, and W. Reents, “Creep Corrosion onLead-free PCBs”, Alcatel-Lucent, IPC APEX 2009.
[14] Jim Kenny, Karl Wengenroth, Ted Antonellis, ShenLiang Sun, Dr.CaiWang, Edward Kudrak, Dr. Joseph Abys, Enthone Inc, “PWBCREEPINGCORROSION MECHANISM AND MITIGATION STRATEGY”,CooksonElectronics, March 2008.
[15] Lenora Toscano, Ernest Long,Ph.D., and John Swanson, “CREEPCORROSION ON PCB SURFACES: IMPROVEMENTSOF PREDICTIVETEST METHODS AND DEVELOPMENTS REGARDING PREVENTION TECHNIQUES,”MacDermid.
