湿气是对PCB电路板最普遍、最具破坏性的主要因素，过多的湿气会大幅降低导体间的绝缘抵抗性、加速高速分解及腐蚀导体等。三防漆涂覆于线路板的表面，形成一层三防的保护膜（三防指的是防潮、防盐雾、防霉）。我们常常看到PCB电路板金属部分起了铜绿就是没有涂覆三防漆，金属铜与水蒸气、氧气共同化学反应而引起的。

本文主要对IPC-TM-650 2.6.3.4进行解析。

1.适用范围

测量三防漆涂层经过温湿处理过程中的绝缘电阻。

2.样品要求

5片IPC-B-25A，在D pattern上进行测试： 1片没有三防漆涂覆的板 ，4片有三防漆涂覆的板 。

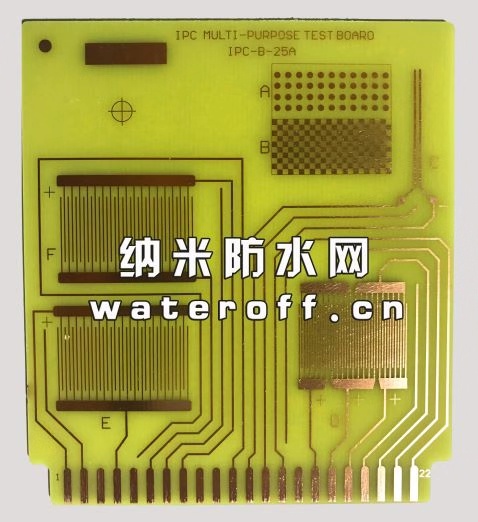

 (IPC-B-25A纳米防水网有售)

3.所需设备和工具

（1）温度湿度偏压箱（2）高阻仪（3）烘箱（4）计时器（5）锡炉（6）钳子（7）电烙铁（8）助焊剂。

4.测试条件

（1）室内环境：25°, +2°, -5°C；40-50% RH

（2）温度湿度偏压箱环境：25° 到65° ± 2°C ；90, -5, +3% RH；50VDC偏压；20cyles

5.样品准备

（1）检查样品外观，符合IPC-A-600的有关规定；

（2）在D pattern的pad上分别焊接绝缘导线，1、3、5焊接正极导线，2、4焊接负极导线，注意焊接时不要使助焊剂飞溅到梳状线路上（可使用防护罩防止飞溅 的发生，如果发飞溅则要丢弃测试板）；

（3）不要用手接触样品，也要防止样品暴露在脏污环境下。

6.测试过程

（1）在50±2℃的环境中放置24小时；

（2）在实验室环境下测量初始绝缘电阻，测量电压为100VDC，1min后再读一次数据看读数是否稳定；

（3）将样品竖直放入温度湿度偏压箱中，上面放置一个冷凝水滴防护罩；

（4）关上温度湿度偏压箱的门，设置50VDC的偏压；

（5）进行20cycles的温湿度循环，单个循环的过程如下：

a．在1.75±0.75hrs将温度从25℃升到65℃；

b．在65℃下维持3, +0.5, -0 hrs；

c．在1.75±0.5hrs将温度从65℃降到25℃.

7.测量与评估

（1）测量绝缘电阻前，关闭50VDC的偏压，加载100VDC的测量电压；

（2）分别在第1、4、7、10个cycle读取绝缘电阻值；

（3）20cycles结束后，在“25± 2℃，50 ± 5%RH”的条件下放置24hrs后，在实验室环境下再次测量绝缘电阻；

（4）按照IPC-CC-830检查外观和耐电压。
