在室内LED小间距显示屏领域，用CHIP或TOP工艺封装的LED进行SMT工艺生产的LED显示屏简称SMD 显示屏，用COB（板上芯片封装）封装工艺生产的LED显示屏简称COB 显示屏。其中SMD显示屏因其色彩均匀性好，一致性高，维修方便，良率高，工艺成熟成为市场的主流。市场占比高达95%， 被广泛应用在会议室、法院、公安局、检察院、指挥中心、商场、公共建设、学校、电视台等场合。

越来越多的客户在LED显示屏防水箱体结构上有更多的要求，开始向轻薄、易拆卸箱体发展，但从专业角度来分析，并非全封闭、轻薄就一定能起到防水效果，箱体结构只是起到防尘，防异物等作用。空间小不便于散热，并且如果大面积进水，不利于处理及维修。

随着应用的逐渐宽广和普及，缺乏了严格的环境要求和专业的技术维护，SMD显示屏的问题点逐渐暴露，怕冷风，怕水汽，怕灰尘，怕刮蹭，磕碰等等居多问题出现，很多客户在产品验收时无法通过或者降低验收标准通过，最终闹得双方都不愉快，导致后期项目很难合作，甚至有的动用法律途径解决。而相比与市场上的另一种LED显示屏生产技术，COB显示屏，虽然在防护上解决了上述的几项缺点，但是其灯珠光学一致性和环氧表面一致性是硬伤，多年来未有成熟突破，当前的处理办法是通过超额牺牲和大批量一次性完成来解决其光学一致性和环氧表面一致性，这样大幅降低了观看效果和无畏的增大了备品成本，正是如此其市场占比一直低于5%

鉴于以上几项缺点，在陈博士的带领下，研发，实验室团队，纳米级涂敷涂层液，历经2年时间，纳米膜诞生，让表贴SMD小间距显示屏具有：特殊的防水等级，表面阻水疏水防侵蚀。

从而从本质上解决了SMD表贴屏在安装使用时的磕碰，刮蹭导致的损害，甚至PCB灯板报废，长期使用过程中的空调冷风水汽，溅水等等对LED灯珠的侵蚀导致LED灯珠在使用过程中的不良，这样在提高了安装和维护的安全性，特别是在重大会议上的快速保障和不用担心灯珠异常导致的画面缺色，不亮，整体的将灯珠不良降低到5PPM以下，这样客户不用担心交付验收，用户不用担心使用。

方案的侧视解剖图与特性如下图，我们将从3个方面讲解

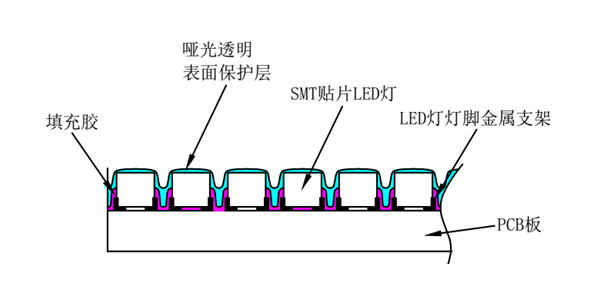

侧面解剖视图

1.物理防护特性

物理防护特性是靠底层的填充胶实现的，此种胶体具有类似锡膏的粘结特性，但同时属于绝缘材料，该种填充胶对LED底部进行整体包裹，这样增大了LED与底部PCB的接触能力，通过实验室测试，常规SMT焊接侧推强度是1kg,我司产品的侧推强度是6kg，这样可以解决安装过程中的磕碰，甚至焊盘脱落导致的PCB报废。

2.化学防护特性

化学防护特性是指包裹在LED外层的透明保护层，此层是由一种高分子材料通过纳米级涂敷浸泡技术将LED完全密闭在此保护层内，阻隔了与外接的接触，这样水汽不会进入颗粒的内部，灯珠在使用中就不会受环境影响产生不良。轻易的刮蹭不会在屏幕表面形成画痕。

3：防护特性下新发现

视角增加：透明保护层相当于给LED正面增加了一面透镜，这样增大了LED灯珠本身的发光角度。

混光特性：SMD表贴器件因其为点光源发光，相比于面光源颗粒感比较明显，涂层相当于在SMD LED增加了一块透明玻璃，经过反射，折射发出的光颗粒感降低很多，这样可以减轻摩尔纹效果。

黑屏一致性：PCB板墨色不一致一直是SMD显示屏困扰多年的问题，就如同COB的表面一致性样，无法解决，除非一个批次生产，面罩虽然可以解决SMD 显示屏 PCB光板墨色不一致的问题，但是带来的是视角的减小，侧视无法接受，面罩不可控的翘起，而我司涂层做到涂覆涂层厚度，颜色可控，有效解决了PCB 墨色不一致的问题，而且不损失视角。

对比度增加：纳米级涂敷涂层可以做到精细管控，加上材料成份可控，可以提高屏幕底色黑度，增加对比度。

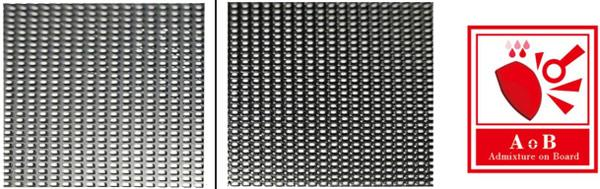

图2 AOB封装外观比较：(左)没有AOB，(右)有AOB &专利标志

同时我们将此道工序安排在LED显示屏生产环节的最后一道工序，在此工序以前，SMD显示屏已经过了灯板白平衡72H恒温老化和整屏24H视频老化，排除掉生产工艺、元器件所导致的种种不良，经过AOB纳米涂敷的隔离保护，将使LED故障率降低至5PPM以下，极大地提升了屏幕的良品率和可靠性。可以做到无论是东南沿海的含盐湿气，还是西北的风沙灰尘，还是室内16°中央空调冷风对着吹，均可安然无恙，正常开会，正常看办公，不用紧盯大屏，不会影响直播画面。

我司AOB显示屏通过国家计量检测单位的检测，LED显示屏防护等级达到IPX7级，LED灯珠静止卧推为6kg，比单纯的锡膏焊接牢固度提升6倍。众所周知，LED的磕碰损害有可能造成焊盘脱落，甚至造成PCB报废的恶果，所以基于AOB技术的LED灯板几乎杜绝了常规安装中无意造成的LED刮蹭，磕碰撞击造成的灯珠损坏，焊盘脱落，灯板报废。

除去可靠性和效果提升外，采用AOB工艺的LED显示屏如果出现LED灯面不良，在我司AOB车间或者经过我司培训合格的工程师， 便可进行维修，重新安装后不会存在颜色差异。

表1 COB、GOB、AOB性能比较

建立在SMD LED显示屏基础上的AOB工艺，不仅继承了SMD简易单灯维修等优点，更在用户使用效果和可靠性的水汽、灰尘、防护等级及死灯率方面进行了全方位的优化升级。通过表1比较不难看出，AOB工艺在不影响原先的供应链生态和成本性价比的前提下，弥补了SMD在防护性能方面的短板，进而有助于其显示效果和维护便捷性优势的充分发挥。AOB的问世，无疑为室内显示解决方案提供了一项更加优质的选择，将成为LED显示技术进化史上浓墨重彩的一笔。

室内小间距表贴屏的新三防——防水，防尘，防磕碰——AOB显示屏
