超疏水材料由于在自清洁，防污，防腐蚀，油水分离等方面的潜在应用而备受关注。而，超疏水材料的实际替代和可靠性是有限的：必须是超疏水材料表面的低表面能物质易受阳光，臭氧等氧化物腐蚀；取代是超疏水材料表面的微纳复合结构易受摩擦，切割等机械力的破坏。为了提高超疏水材料的稳定性，科学家们成功，将自修复性能恢复到超疏水材料中，制备出自修复超疏水材料。然而，现有的超疏水材料仅能修复单一的损伤类型，并且需要高温条件才能同时修复机械损伤和化学损伤。现阶段，能同时修复多种损伤的自修复超疏水材料的制备依然是一个挑战。

针对以上问题，吉林大学李洋副教授团队以氨基封端聚二甲基硅氧烷（NH2-PDMS-NH2）和异佛尔酮二异氰酸酯（IPDI）为原料合成了可自修复的疏水超分子聚合随后将PDMS-PUa，多壁碳纳米管，氯化钠在四氢呋喃中混合，固化成型并除去盐模板，制备出多孔的自修复超疏水材料MCNTs / PDMS-PUa。 （图1b）。研究结果表明，MCNTs / PDMS-PUa具有良好的超疏水性能，化学稳定性和热稳定性。MCNTs/ PDMS-PUa的静态接触角和滚动角分别为153.2°和5.6°，甚至在1％的CH3COOH和Na2CO3溶液中浸泡12 h保持良好的超疏水性能；直到，在60℃条件下放置72 h，MCNTs / PDMS-PUa的多孔结构没有任何塌陷，接触角和滚动角也没有发生变化，保持初始的超疏水性能。

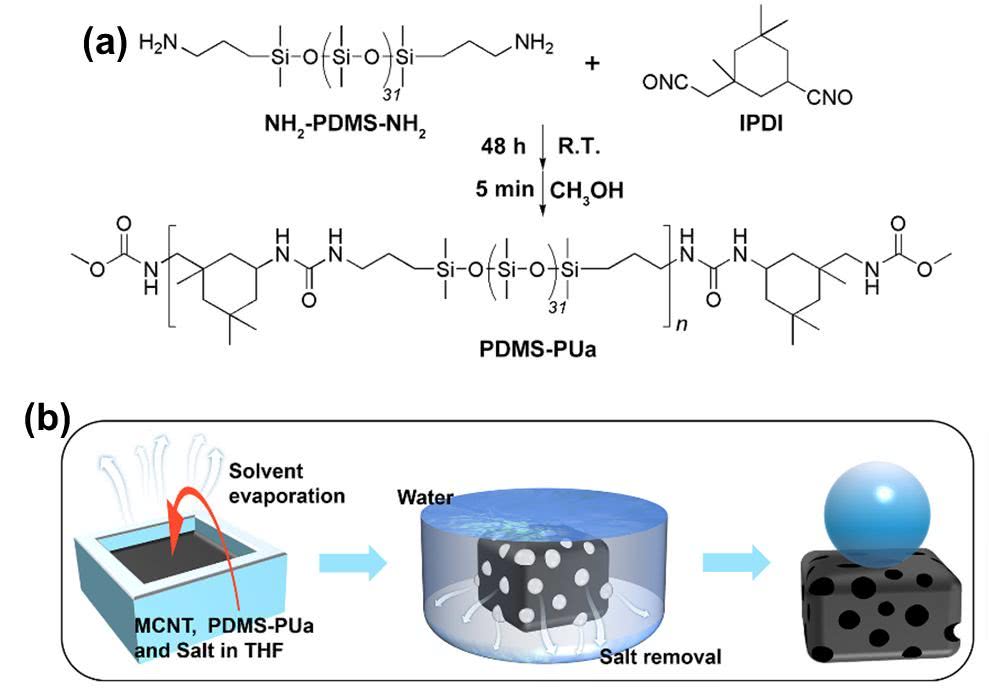

图1。（b）MCNTs / PDMS-PUa的制备过程示意图。

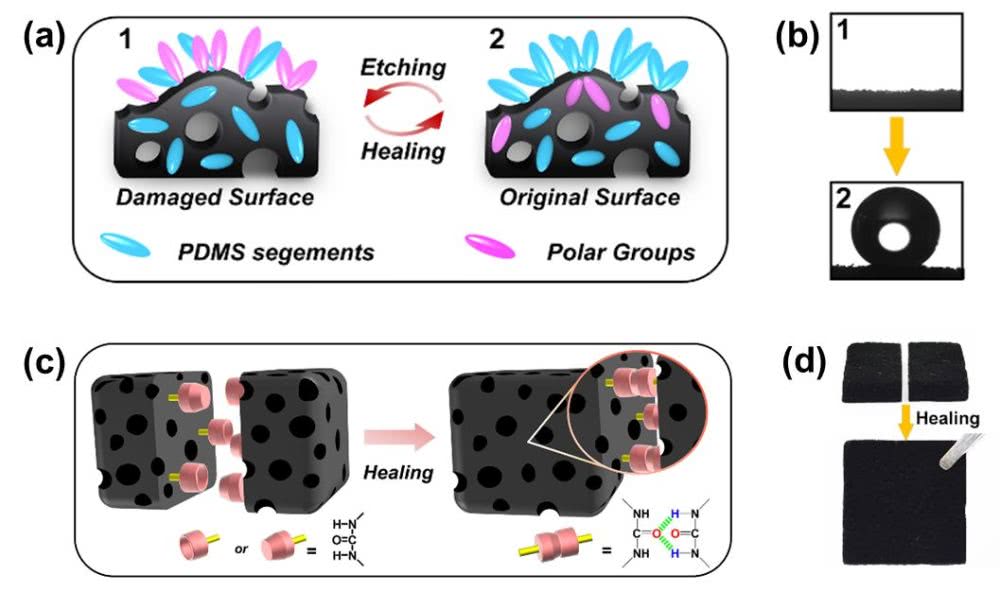

由于PDMS-PUa在室温下既具有良好的分子运动能力，因此，当其受到化学腐蚀而导致其超螺旋性能丧失后，MCNTs / PDMS-PUa内部的PDMS-PUa分子在自由能的驱动下扩散到如图2b所示，当受到等离子刻蚀的MCNTs / PDMS-PUa在室温条件下储存放置48小时之后，MCNTs /被破坏的表面，恢复材料原始的表面物质组成及超疏水性能（图2a）。 PDMS-PUa表面的水的静态接触角从0°恢复到150.9°，滚动角也恢复到6.8°，证明MCNTs / PDMS-PUa在下部下修复化学损伤的能力。更重要的是，由于PDMS-PUa聚合物分子间氢键的动态可逆性，当两个损伤的断面相互接触时，断面PDMS-PUa聚合物分子之间再次形成氢键从而修复破坏的MCNTs / PDMS-PUa（图2c）。图2d所示，当把切成两半时，MCNTs / PDMS-PUa重新接触并并在其中下储存放置72小时，MCNTs / PDMS-PUa重新连接在一起并且可以承受自身的重量。接触角和滚动角分别 复到153.1°和5.9°。

图2。（a）MCNTs / PDMS-PUa修复化学损伤的示意图。（b）MCNTs / PDMS-PUa修复化学损伤的相互接触角。（c）MCNTs / PDMS-PUa修复机械损伤的示意图。 PDMS-PUa室温修复机械损伤前后的照片。

由于其稳定的多孔结构和超疏水性能，MCNTs / PDMS-PUa可以用于清除水表面漂浮的油污。从而，得益于MCNTs / PDMS-PUa的自修复能力，MCNTs / PDMS-PUa可以在受到化学作用腐蚀和穿刺后依然保持高效的油水分离能力。

以上相关成果以“具有自修复聚合物的化学和机械损伤修复能力的超疏水泡沫”为题。母校 接口》上。论文的通讯作者为李洋副教授。

论文链接：

https://pubs.acs.org/doi/10.1021/acsami.9b11858
