耐磨超疏水涂层减少5G天线罩雨衰效果附上测试过程和测试数据
WaterOff
2022-09-05 13:15:02
1.测试平台搭建如下图：
包含信号源，发射天线，接收天线，频谱仪，射频线缆；

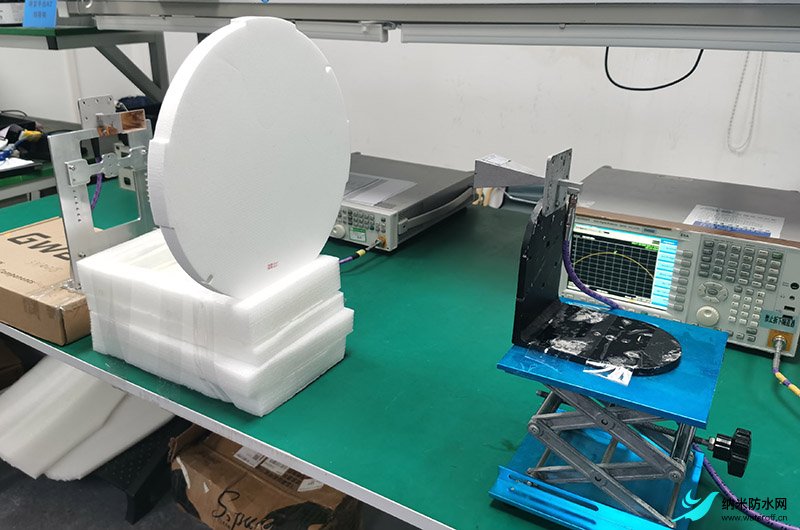

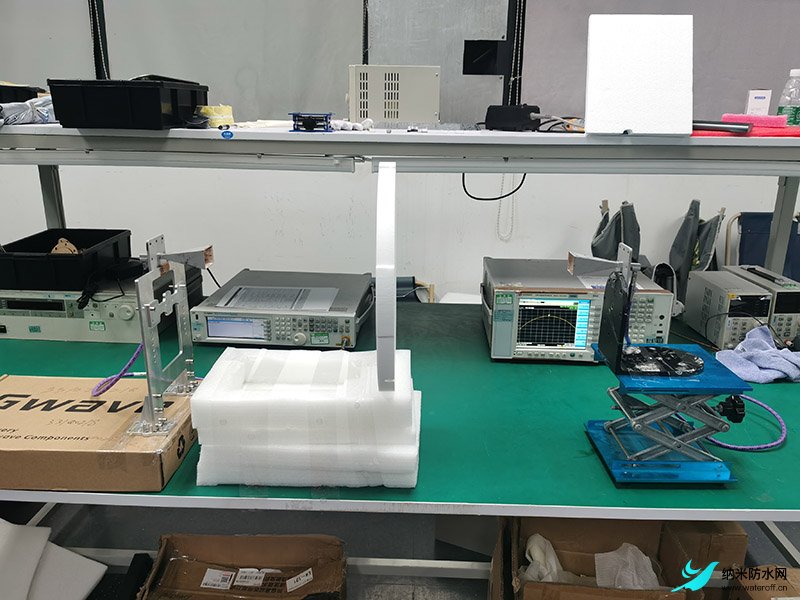

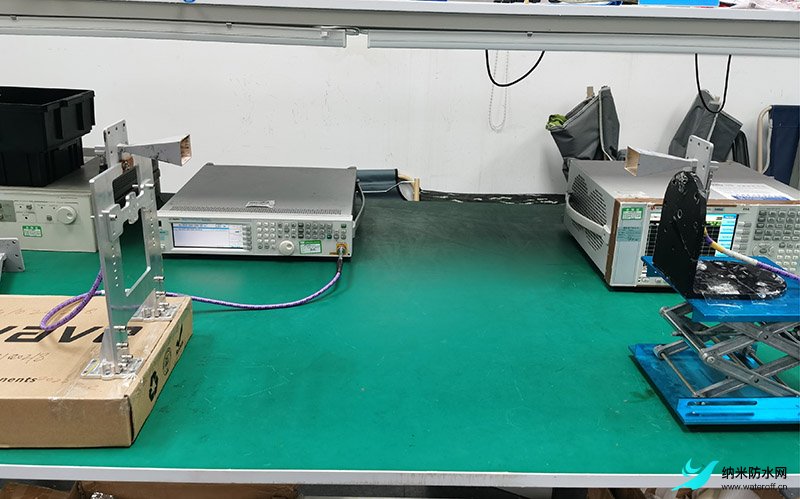

测试平台

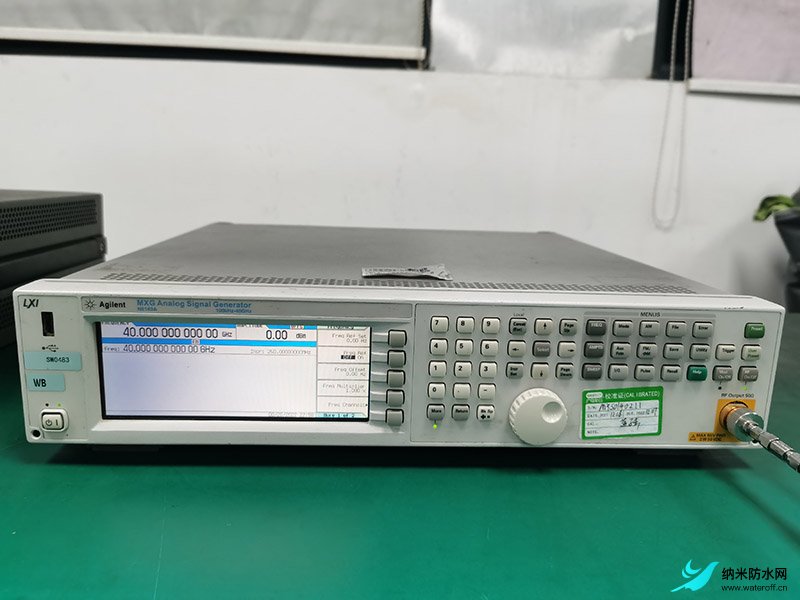

信号源
频谱仪

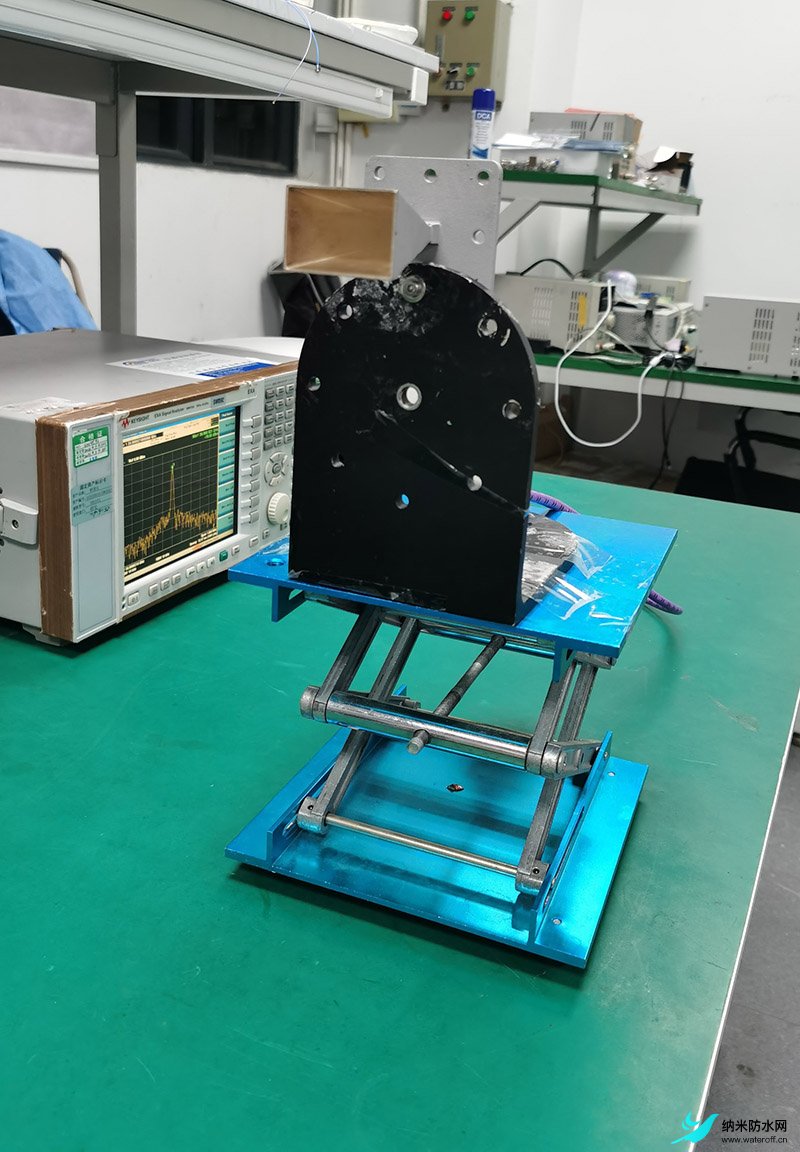

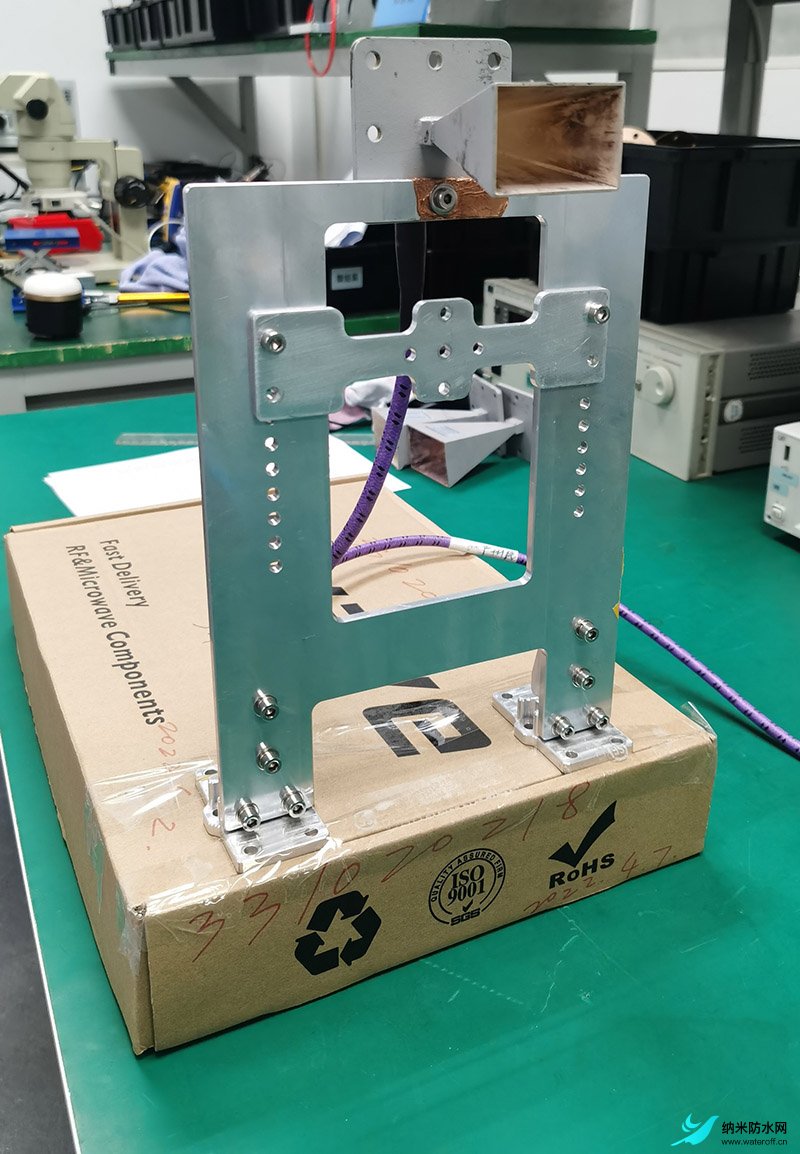

发射天线
接收天线
包含信号源，发射天线，接收天线，频谱仪，射频线缆；
测试平台
信号源
频谱仪
发射天线
接收天线
2.测试过程：
收发天线距离：600mm；
步骤一：收发天线之间不放置外罩，从频谱仪读取一组电平值1；
步骤二：在收发天线中间位置放置外罩，从频谱仪读取一组电平值2；
步骤三：将 以上两组电平值2减电平值1得到外罩的插入损耗值；
步骤四：分别测试各种状态下外罩的插入损耗值；
外罩的状态有：初始状态（表面无疏水涂层）；天线罩模拟淋雨48小时后；天线罩表面涂疏水涂层；天线罩表面涂疏水涂层+模拟淋雨48小时后；
3.测试数据及结论
测试5G NR毫米波频段（N257,N258,N260,N261),每个频段分别取低中高频点测试；
对外罩性能要求：插入损耗小于等于0.5dB；
测试结果分析：
外罩初始状态下测得的插入损耗最差值为：-0.14dB，满足性能要求；
外罩经过48小时模拟淋雨后：插入损耗恶化，最差值为：-5.15dB，不满足要求；
外罩经过表面疏水涂层处理后，插入损耗最差值为：-0.19dB，满足性能要求；
外罩经过表面疏水涂层处理和48小时模拟淋雨后，插入损耗最差值为：-0.28dB，满足性能要求；
| 5G NR频段号 | 外罩1 | 外罩1+淋雨后 | 外罩1+疏水涂层 | 外罩1+疏水涂层+淋雨后 | |||||||||
| 频率MHz | 空气dB | 外罩dB | 损耗dB | 空气dB | 外罩dB | 损耗dB | 空气dB | 外罩dB | 损耗dB | 空气dB | 外罩dB | 损耗dB | |
| N257 | 26500 | -22.32 | -22.39 | -0.07 | -20.82 | -24.77 | -3.95 | -19.66 | -19.81 | -0.15 | -19.7 | -19.88 | -0.18 |
| 28000 | -20.78 | -20.92 | -0.14 | -19.85 | -24.39 | -4.54 | -19.49 | -19.61 | -0.12 | -19.52 | -19.68 | -0.16 | |
| 29500 | -20.84 | -20.95 | -0.11 | -19.81 | -24.52 | -4.71 | -19.25 | -19.32 | -0.07 | -19.28 | -19.33 | -0.05 | |
| N258 | 24250 | -22.5 | -22.56 | -0.06 | -20.12 | -23.82 | -3.7 | -20.56 | -20.61 | -0.05 | -20.58 | -20.64 | -0.06 |
| 25875 | -22.16 | -22.25 | -0.09 | -20.28 | -24.34 | -4.06 | -19.28 | -19.41 | -0.13 | -19.3 | -19.45 | -0.15 | |
| 27500 | -21.9 | -22.04 | -0.14 | -20.51 | -24.68 | -4.17 | -19.05 | -19.19 | -0.14 | -19.07 | -19.25 | -0.18 | |
| N260 | 37000 | -19.32 | -19.36 | -0.04 | -20.20 | -24.23 | -4.03 | -19.85 | -20.02 | -0.17 | -19.78 | -20.06 | -0.28 |
| 38500 | -19.65 | -19.73 | -0.08 | -19.94 | -24.18 | -4.24 | -20.10 | -20.22 | -0.12 | -20.09 | -20.25 | -0.16 | |
| 40000 | -19.91 | -19.99 | -0.08 | -20.19 | -24.95 | -4.76 | -20.30 | -20.49 | -0.19 | -20.31 | -20.51 | -0.2 | |
| N261 | 27500 | -21.9 | -22.04 | -0.14 | -20.51 | -24.68 | -4.17 | -19.05 | -19.19 | -0.14 | -19.07 | -19.25 | -0.18 |
| 27925 | -20.27 | -20.37 | -0.1 | -20.41 | -24.94 | -4.53 | -19.09 | -19.18 | -0.09 | -19.1 | -19.15 | -0.05 | |
| 28350 | -18.44 | -18.5 | -0.06 | -19.06 | -24.21 | -5.15 | -19.14 | -19.28 | -0.14 | -19.15 | -19.32 | -0.17 | |
