纳米防水涂层（纳米涂层）越来越受到一些用户的正视，由于比起传统防水防潮防盐雾产品纳米防水液散热更好，更轻薄，分外是在PCBA上运用时施工简单，无需增长设备，无须额外增长工序，并且不影响连接器的导电性，在草果，360，魅族等公司的最新产品上都已开始运用。



据悉iPhone 7会支撑防水功能



基于苹果最新获取和两项专利，知情人士吐露称，即将发布的iPhone 7会采用涂层式防水技术，支撑防水功能。目前第三阶段的测试工作已经完成，届时量产机型上很有可能将会保持这一新功能。防水性能一向是手机技术的难点，也是大水果的功能硬伤。随着不少竞争对手都争相开发此功能作为卖点，苹果公司以及苹果用户都盼望iPhone也能实现这个突破。



魅族EP51蓝牙活动耳机已使用纳米防水



魅族EP51蓝牙活动耳机魅族在2016年4月6日新品发布会上发布的一款蓝牙活动耳机。



魅族称EP51蓝牙活动耳机能够提供Apt-X CD级音质，支撑6小时续航，40小时待机，全向麦克风，并且两个耳机支撑磁铁吸附，支撑纳米防水，为防止在活动中对耳机造成损伤，EP51蓝牙活动耳机还使用了凯夫拉线芯，号称怎么拉扯都赓续。



360推出N4黑科技纳米防水版手机，全身水洗





基本原理

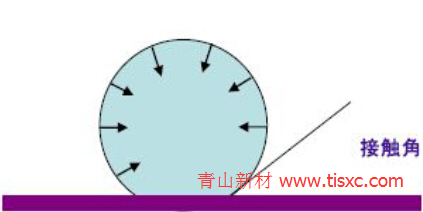

纳米涂料在PCBA外观形成一层厚度只有2-4um的带网眼的结膜，肉眼不可见，充分的降低了PCBA的外观能量，在低外观能量的皮膜上，因为液体自己分子间作用力， 导致产生液滴化征象，出现了所谓的接触角，达到超疏水的目的，类似荷叶效应。



形成防水涂层后的物性



耐热性（物理转变）

熔点：从热可塑性角度看，超过了熔点（130度）使用时，疏水疏油的功能会降低耐热性（分解） 分解温度：温度转变使产品重量削减5%（*TGA）时候 ，皮膜开始分解.不同的温度领域引起的分解性子不一样。

 400℃以下 产生单体    　　　　　 C－C结合    347kj/mol



450℃以下 有产生HF的伤害性 　　  C－F结合    440kj/mol

*TGA，指Thermo Gravimetric Analysis方法。让温度在转变的过程、或者，保持肯定的温度的条件下，测定产品的重量转变的方法。



防水涂料产品的物性测试数据



【防湿性（JIS-Z-0208  40℃  90%RH）】



涂料种类	膜厚μ	湿性（g/m/24H）=24h每平方通过水量的换算
A公司的纳米涂料单组成	30	880
B公司的纳米涂料单组成	100	230
B公司的纳米涂料单组成	100	300
青山新材TIS R3008	8	640
青山新材TIS R3040	30	220
青山新材TIS R3020(3次喷涂)	120





上述的数据注解，使用青山新材TIS纳米涂料的涂层厚度只必要亚克力1/3-1/4就能达到同程度的透湿性能。

8μ左右的涂层厚度与通俗的纳米涂料单组份比较也优于其透湿性能。

该产品的特点是使用很薄的涂层厚度也能达到防湿性能。薄的涂层厚度还能达到优秀的散热性能，散热性能也优于日本同类产品。





【耐食盐水性能（绝缘破坏）】





产品型号	固含量	涂布方式	膜厚（μ）	坏绝缘所需时间	最大电流值ｕA
青山新材TIS R3008	8%	浸泡	5 ~ 8	30分50秒	620
其他公司的纳米涂料系列产品	15%	喷涂2次	5 ~ 8	瞬间	1000以上
青山新材TIS R3030	30%	浸泡2次	15~20	146分钟	0.8
其他公司的纳米涂料系列产品	15%	喷涂5次	15~20	瞬间	1000以上
青山新材TIS R3040	40%	浸泡5次	20~30	182分钟





测试方法说明：

1.预备5块宽度1.0mm的铜板上面配备电路配线，对电路配线进行以上的各个涂层处理，温室干燥一小时。

2.往铜板上面滴3-5滴的5%的食盐水。

3.两头通电，观察食盐水干燥为止的电流计的通电有无情况。但是，超过1000μA时立刻制止通电。



这个测试观测在统一膜厚的情况下，青山新材纳米涂料与一样平常的纳米涂料的比较：对于食盐水的腐蚀破坏的抵抗能力大小的比较，其它公司的纳米涂料系列产品的通电电流在瞬间达到1000μA以上，结合其它数据，说明了我司纳米涂料的抗腐蚀能力特别很是强。







PCB防水涂层的特点

青山新材PCB防水涂料是一种无色透明，无毒无害，不燃烧的防潮防湿防腐蚀的液态产品，吻合欧盟环保标准，有ROHS ，REACH  168项检测认证，吻合MSDS化学品安全检验标准，安全无毒不燃烧。

1．与各种基材PCB板都有特别很是优秀的结合能力。

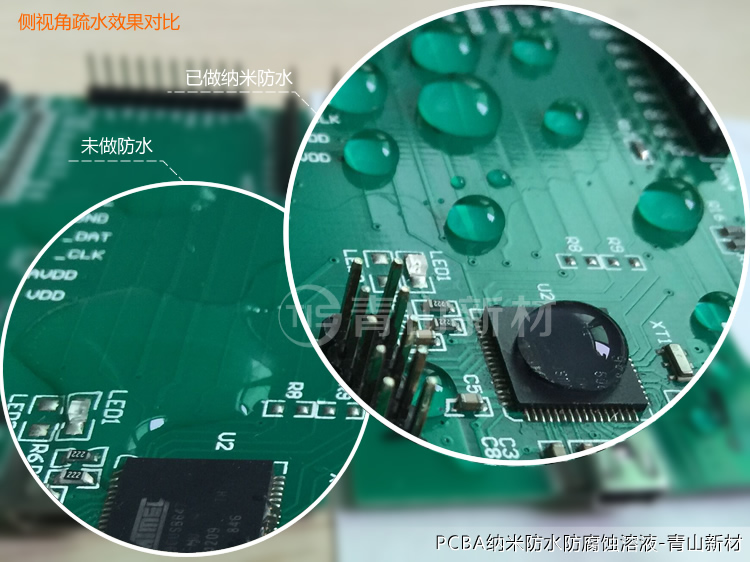

2．在PCB线路板外观形成疏水结果特别很是好的纳米级涂膜，使其形成荷叶结果，有用阻止电子产品PCB线路板上元器件涉水受潮以及被酸碱盐腐蚀的情况。

3．可通过浸泡的施工方法将本产品渗透至电子元件的各个渺小的闲暇处，达到完备的覆盖性与包裹性，进而产品会得到周全立体的防水结果。

4．操作简单，浸泡只需5秒即可掏出在常温下晾10分钟天然干燥，无须加热烘干，无须额外增长设备。

5．成本低，比如以活动耳机为例，1kg纳米防水液可加工约7000多个PCB板。

6．做了防水之后个别元件返工后焊时只需在焊点处用毛刷重新刷涂防水液即可。

7．多系列多浓度级别产品，适用于不同的应用，可根据您对品质的详细要求选择适用的系列，可经样品测试后再选择。





纳米防水测试案例

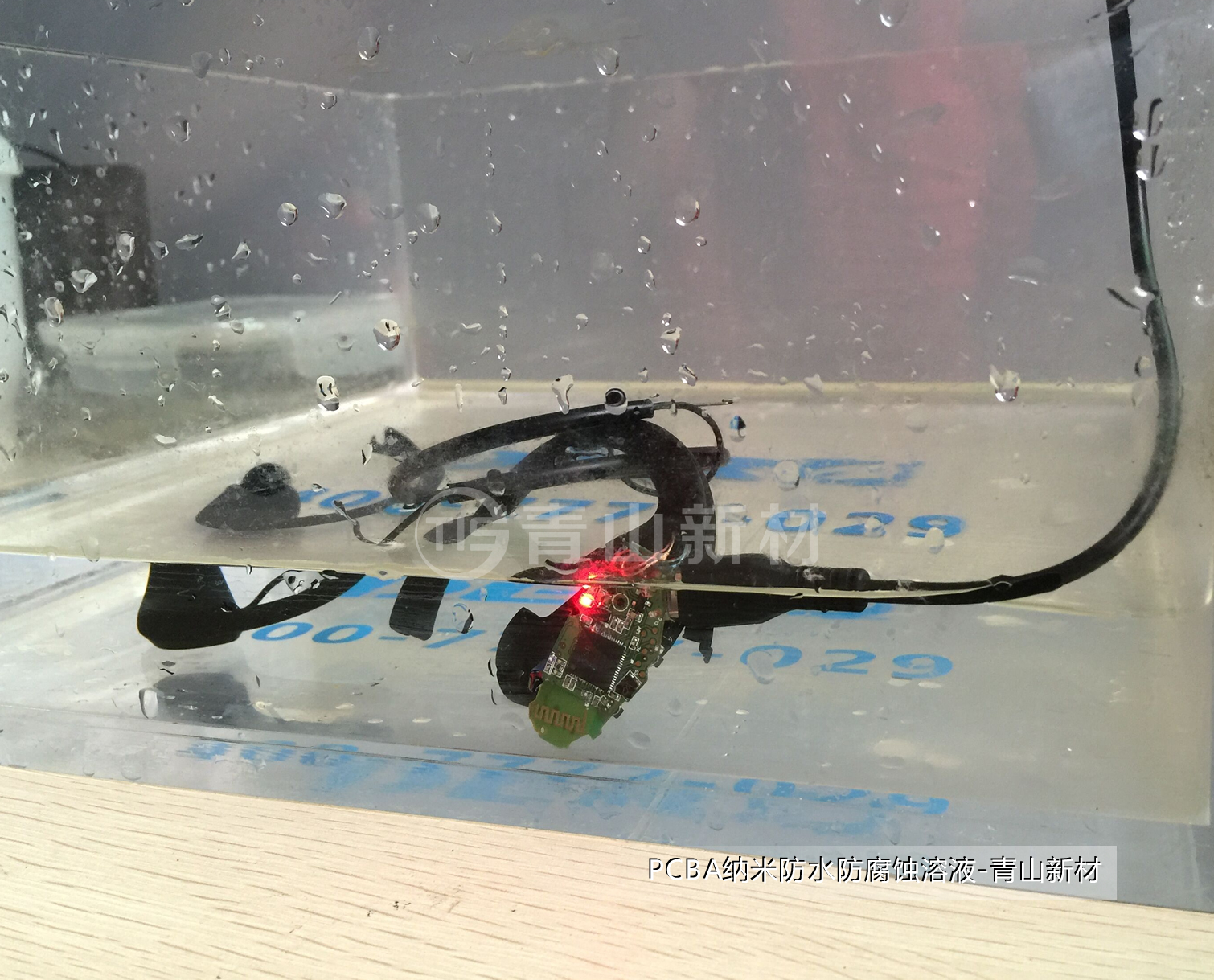

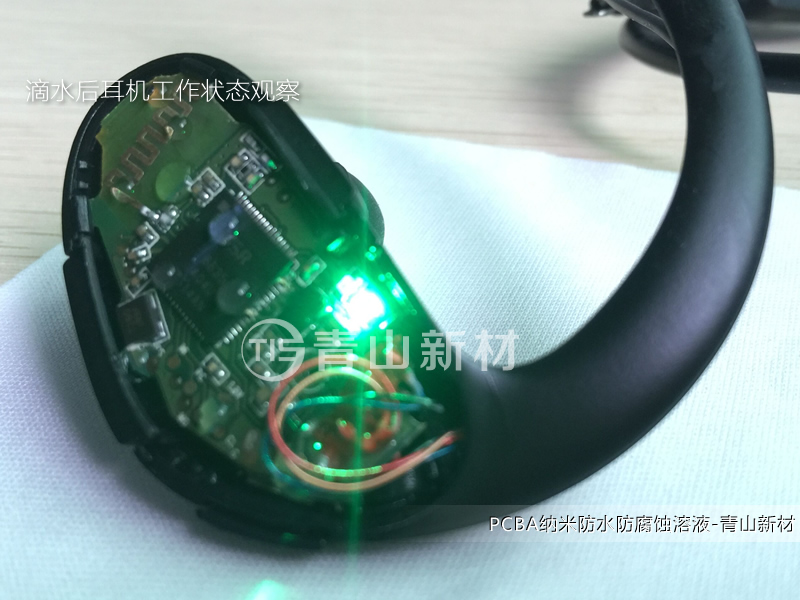

蓝牙活动耳机PCB使用纳米防水涂层后带电浸水测试

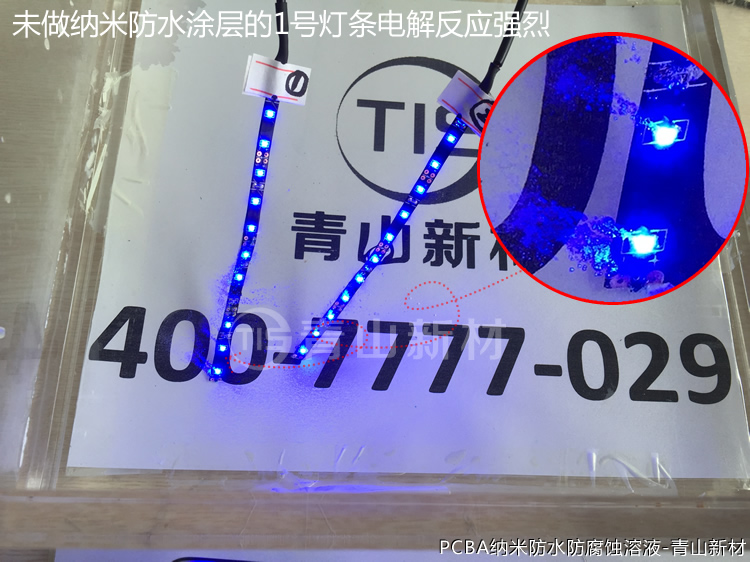

LED灯条未使用纳米涂层与使用纳米涂层带电浸水测试对比
