纳米涂层与三防漆的区别
一、什么是三防漆,三防漆是哪三防?
三防漆也叫PCB电子线路板珍爱油、防水胶、披覆油、防潮漆、三防涂料、绝缘漆、防腐蚀漆、防盐雾漆、防尘漆、珍爱漆、披覆漆、三防胶等。三防漆是哪三防呢?应该说没有严酷意义上的定义,“三”字取古文“多”的意思,即多方位防护的用意,日常应用中三防漆基本的作用是具有防水、防潮、防尘“三防”性能,另外兼有耐冷热冲击、耐老化、耐辐射、耐盐雾、耐臭氧腐蚀、耐振动、柔韧性好、附着力强等性能,因其技术含量低,价格低廉,在中低端产品中应用比较广泛。
二、三防漆的作用
三防漆是一种特别配方的涂料,用于珍爱线路板及其相干设备免受坏境的侵蚀,从而进步并延伸寿命,确保使用的安全性和可靠性。在实际条件下,如化学环境(燃料、冷却剂等)、震荡、高尘、盐雾、潮湿与高温等,线路板可能产生腐蚀、软化、变形、霉变等题目,导致线路板电路出现故障。三防漆涂覆于线路板的外表,形成一层柔韧膜,厚度约为50-100微米。它可在相对恶劣的条件下珍爱电路免受损害。
三、三防漆特点
1.单组份、低粘度树脂,适用于刷涂、喷涂、浸涂、淋涂等多种工艺,有较好的附着力。
2.具有优秀的耐高低温性能;其固化后成一层透明珍爱膜,具有绝缘、防潮、防漏电、防震、防尘、防腐蚀、防盐雾、防霉、防老化、耐电晕等性能。
四、三防漆的用途
三防漆覆于线路板的外表,形成一层50-100微米厚的膜。它可在诸如含化学物质(例如:燃料、冷却剂等)、震荡、湿气、盐雾、潮湿与高温的情况下珍爱电路免受损害。在这些条件下线路板可能被腐蚀、霉菌生长和产生短路等,导致未使用三防漆的电路出现故障。
三防漆在日常应用重要用于:彩电、冰箱、洗衣机、微波炉、空调机、电话机、电热水器等通俗家电电子产品集成电路的珍爱,具有附着力强、防水、防雷、防锈、防腐蚀等性能,可大进步家电产品的性能稳固性。
五、三防漆的工艺要求
(1)三防漆施工工艺

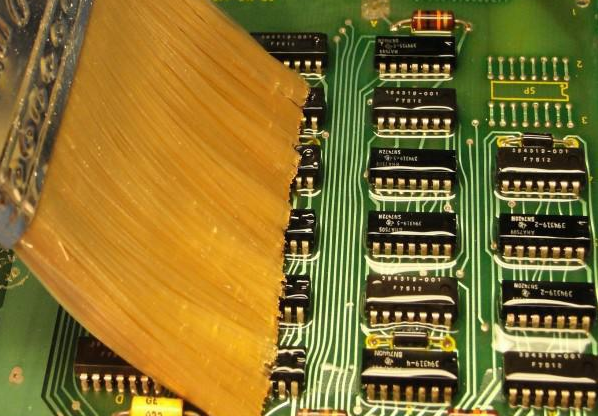

1、刷涂——最简单的三防漆工艺,可在平滑的外观上产生出极好的涂覆结果。
2、喷涂——喷涂法是业界最常用的涂敷方法,又分为机器主动喷涂和手工喷涂两种。机器喷涂,实现主动上料,节省人工及材料成本,进步生产服从,保证产品同等性,产品质量,外观喷涂结果。
3、浸涂——浸涂可确保完全的覆膜,且不会造成因过度喷涂而导致的材料虚耗。
4、选择性涂覆着膜——涂覆正确且不虚耗材料,适用于大批量的覆膜,但对涂覆设备的要求较高。最适用于大批量的覆膜。使用一个编制好的XY表,可削减隐瞒。PCB板喷漆时,有许多接插件不用喷漆。贴胶纸太慢而且撕的时候有太多残留的胶,可考虑按接插件外形、大小、位置,做一个组合式罩子,用安装孔定位。罩住不用喷漆部位。
(2)操作时详细事项
1、清洁和烘板,除去潮气和水分。须先将欲涂物件外观的灰尘,潮气和油污除净,以便其充分发挥其珍爱效能。彻底的清洗可确保腐蚀性的残余物被完全消灭,并使三防漆很好地粘着在线路板外观。烘板条件:60°C,10-20分钟,在烘箱中掏出后趁热涂敷结果更佳;
2、用刷涂的方法涂覆三防漆时,刷涂面积应比器件所占面积大,以保证悉数覆盖器件和焊盘;
3、刷涂三防漆时线路板尽量平放,刷涂后不应有滴露,刷涂应平整,也不能有裸露的部分,0.1-0.3mm之间为宜。
4. 在刷涂和喷涂三防漆之前,保证稀释后的三防漆充分搅拌,并在刷涂或喷涂之前,放置2小时。使用高品质自然纤维刷,在室温情况下轻轻刷涂浸涂。如使用机械,应测量涂料的粘度(用粘度剂或流量杯),可使用稀释剂调整粘度。
5.线路板组件应垂直浸入涂料糟中。连接器不要浸入,除非经过细心隐瞒,线路板应浸入1分钟,直至气泡消散,然后缓慢拿出。线路板外观会形成一层均匀膜层。应让大部分涂料残留物从线路板上流回浸膜机。线路板或元器件浸入速度不宜太快,以免产生过多气泡。
6.浸涂结束后再次使用时,若外观有结皮征象,将表皮除去,可继承使用。
7.刷涂后将线路板平放在支架上,预备固化,必要用加热的方法是涂层加速固化。假如涂层外观不平或含有气泡,在放入高温炉内固化应在室温下多放置些时间以便让溶剂闪蒸出来。
(3)操作环境要求
1.涂覆三防漆要在单独的密闭房间进行,操作间肯定有优秀的透风设施。
2.操作间禁止吸烟、饮食、饮水,工作前不要引用酒精性饮料。
3.操作时要戴好口罩或防毒面具、橡胶手套、化学防护眼镜等防护器具,以免危险到身体。
4.工作完毕后,要及时清洗用过的器皿,整理、檫试工具和设备,并将装有三防漆的容器盖盖严。
5.工作场所应清洁无尘,无粉尘飞扬,并禁止无关人员进入。
6.工具和设备要充分接地,并做好静电防护措施。
7.操作时不要将线路板重叠放置;PCB板要水平放置。
8.每批次质料在使用前,应做小样固化试验。
(4)不可涂覆三防漆的地方
1.大功率带散热面或散热器元件、功率电阻、功率二极管、水泥电阻。
2.拨码开关、可调电阻、蜂鸣器、电池座、保险座(管)、IC座、轻触开关。
3.所有类型插座、排针、接线端子及DB头。
4.插式或贴式发光二极管、数码管。
5.其他由图纸规定的不可使用绝缘漆的部分及器件。
6. 线路板板卡的螺丝孔不能刷涂三防漆。
(5)涂覆过三防漆的PCB板要求
1.线路板外观不能有流漆、滴漏征象,不可有半润湿征象。
2.三防漆层应平整、光亮,薄厚均匀,将焊盘、贴式元件或导体外观珍爱好。
3.漆层外观不能有桔皮形、气泡、针孔、波纹征象。
4.不必要防护的器件或元件上不需刷涂三防漆。
5.三防后的印制板应干净、整齐,没有元器件损伤征象。
6.板面和元器件上没有污物、手印、波纹、缩孔、灰尘等缺陷和外来物,无粉化、无起皮征象。
六、三防漆与PCB纳米涂层的区别
尽管三防漆也具有诸多特点和好处,能使电子产品具有防潮、防漏电、防震、防尘等性能,但随着科技的发展和人们物质生活的日益进步,消耗者对产品的品质提出了更多的要求,人们不再必要一款简单粗暴的三防产品,而是要吻合更多的环保、健康、轻质等方面的需求,相干国家和经济体监管力度也有了提拔,准入门槛进步,使用低端物料生产低品质产品的制造企业面临更大的生存挑衅,越来越多的高端制造业意识到这一点,并且赓续的投入研发,提拔品质,开始使用更高级更前沿的物料和技术,纳米防潮防腐蚀涂层就是PCB防水防潮防盐雾腐蚀材料的先辈代表,纳米涂层不仅具有三防漆基本的防护特征,还解决了一些三防漆不能解决的题目,大幅提拔了防护和环保性能,比如青山新材的TIS纳米防潮涂层作为PCB纳米涂层的行业向导者,产品已获得国内多家上市公司测试通过。
1.青山新材pcb纳米防潮涂层是一种单组份无色透明,无毒无害无异味,不燃烧的防潮防湿防腐蚀的液态产品,而三防漆类产品,分外是硅成份的产品有可能会挥发有害物质。
2.青山新材TIS纳米涂层吻合欧盟RoHS、REACH 168项环保检测标准、具有MSDS化学品安全使用说明,安全环保性能强于三防漆。
3.操作简单,浸泡只需3-5秒即可掏出在常温下晾10分钟天然干燥,无须加热烘干,速干型,三防漆类产品普遍干燥时间要1-2小时,
4.三防漆类产品浓厚度高,施工很容易造成膜层不均匀,假如采用的涂布方式不合适也会造成渺小处不能完备涂布的征象,而纳米涂层可通过浸泡的施工方法将本产品渗透至电子元件的各个渺小的闲暇处,达到完备的覆盖性与包裹性,进而产品会得到周全立体的防水结果。
5.传统三防漆通俗厚度50-100微米,而TIS纳米防潮涂层仅有2-4微米,肉眼不可见,其结构为网状,散热性能特别很是好,在pcb线路板外观形成超疏水的纳米涂膜,使其形成荷叶结果,有用阻止电子产品pcb线路板上元器件涉水受潮以及被酸碱盐腐蚀的情况。
6.三防漆因为粘度高,所以产出率比纳米涂层产品要低许多。
青山新材PCB纳米涂层使施工复杂程度削减, 在对PCB板浸泡之前无须对连接器进行事先包裹,涂层施工后不影响连接器导电,而传统三防漆在施工前肯定要对连接器进行防护。
7.假如三防漆涂布厚度较厚,则很可能会对维修带来未便,而纳米涂层因为超薄,维修方便
8.纳米防潮涂层无须额外增长设备,所有元器件贴完后加入浸泡PCB的工序即可,三防漆类产品因为手动施工容易造成厚度不均匀等善,偶然必要建三防漆喷涂生产线。
