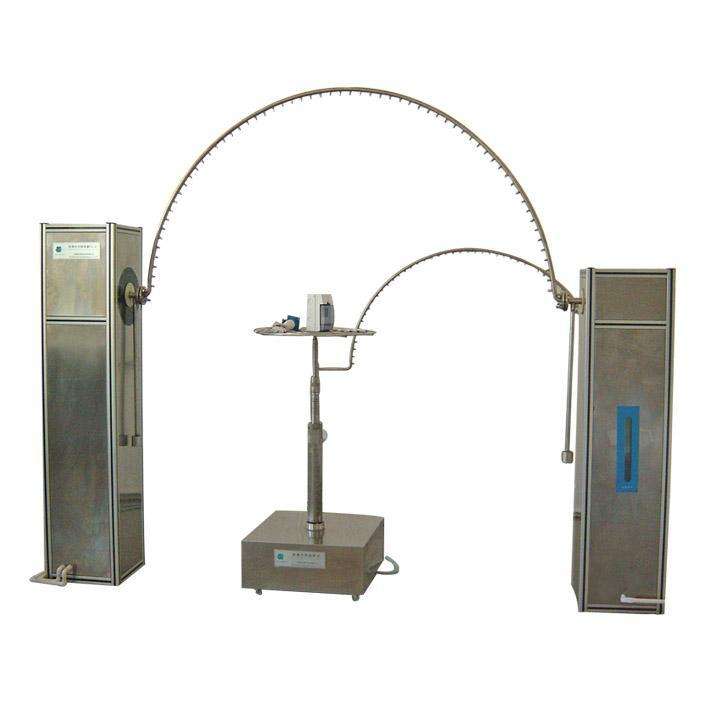

IPX3、IPX4摆管淋雨试验机-分体敞开式
型号:SC-IPX34A
防淋水和溅水试验装配(摆管)
适用于进行产品的 IPX3、IPX4测试。
用于电气设备或部件的防淋水实验和溅水实验(IPX3和IPX4),尤其是暴露在开放空间的器具,如空调、电缆连接器与转换器等。
IPX3是指防止喷洒的水侵入,防雨或防止与垂直的夹角小于60°之方向所喷洒的水进入器具造成损坏; IPX4是指防止飞溅的水侵入,防止各方向飞溅而来的水进入器具造成损坏。 IPX3 摆管式淋水溅水试验是选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm; 试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。 淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中间。摆管沿垂线两边各摆动60°,共120°,试验时间:延续淋水10 min。
IPX4 摆管式溅水试验是选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm; 试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中间。摆管沿垂两边各摆动180°,共约360°,试验时间:延续淋水10 min。

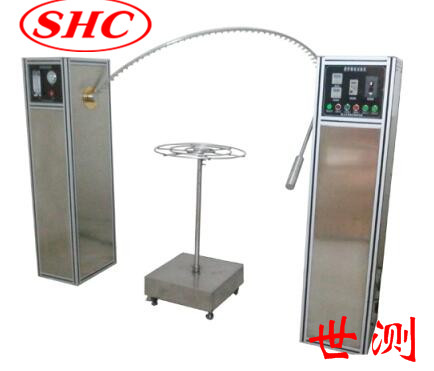

IPX34摆管防水试验设备
产品特点
1. 机型结构:分体敞开式,采用双立柱式结构,安装方便,摆管转动平稳。
2. 设备机箱底部采用带可调脚杯的脚轮,方便移动及调整机器水平。
3. 机箱内安装有水箱,水箱内装用水位浮球阀主动控制进水,并有高、低水位报警检测,有用防止水泵缺水干转而损坏。
4. 触摸屏控制+松下PLC;
模式A:IPX3 试验,按标准条目中的 IPX3 条件进行试验;模式B:IPX4 试验,按标准条目中的 IPX4 条件进行试验;模式C:自定义试验,按用户需求进行试验,按用户需求进行试验,可以设定试验时间、淋雨角度、 摆管速度、转台速度。
5. 控制功能:广州世测IPX34摆管流量及压力手动可调、摆管淋雨动作控制、载物台动作控制、试验时间控制;
6. 测试时间可设定0-999M可调,一键启动,主动停机
7. 珍爱功能:漏电珍爱、过载珍爱、短路珍爱;
8 .不锈钢摆管;摆管驱动:采用进口松下伺服电机(采用伺服电机具有噪声小,速度及角度精准等好处)。
9. 转台驱动:使用国产优质步进电机,速度及角度可在触摸屏上设定可调,在标准范围内精准无级可调,并能主动控制正反向转动(适合带样品通电测试,防止绕线)。
10. 不锈钢喷嘴可拆卸,便于清洁与替换;
11. 喷嘴开与关可调节,摆管喷洒弧度可调节;
12. 供水体系包括过滤器、水泵、流量计、电磁阀及开关阀;
13. 机体材料为工业合金型铝材及SUS304#不锈钢板,确保长时间使用不生锈。;
14. 样品架,转台高度可调节, 转台电器部份全密封防止进水漏电;
15. 转台速度及角度可在触摸屏上设定可调,在标准范围内精准无级可调;
16. 样品电源通断电时间可程序控制功能:停电0-999 min----通电0-999min----停电0-999min(适用于样品在测试在必要通断电测试)。
17.核心控制元件采用台湾威纶7寸触摸屏+松下PLC,电器元件悉数采用如LG、欧姆龙等进口品牌,接线工艺吻合国家标准要求,电板布局合理,接线牢固,标示清楚。
18.过滤措施:设备标配高精度的过滤器,能有用过滤自来水中的杂质;滤芯可定期替换。
IPX3、IPX4防水测试设备
产品参数
如何选择型号、规格?
1.上面列出型号为常规款机型。
2.因测试产品的大小不同,测试设备的规格大小也不同。
3.为知足广大客户的要求,我们提供定制,但不加价。
序号 |
规格 型号 |
IPX34摆管淋雨试验装配(参数一) |
||
SC-IPX34A-1600 |
SC-IPX34A-1200 |
SC-IPX34A-800 |
||
1 |
摆管尺寸(mm) |
半径R1600 |
半径R1200mm |
半径R800 |
2 |
外尺寸(mm) |
L4000*D3200*H2800 |
L3200*D2400*H2400 |
L2400*D1800*H2000 |
3 |
流量(L/mm) |
0-10 L/min |
0-6L/min |
0-4L/min |
4 |
试验转台尺寸(mm) |
∮1000 |
∮800 |
∮600 |
5 |
转台高度可调范围 |
1750-2350mm |
1350-1950mm |
950-1550mm |
6 |
摆管内径(mm) |
大于15 |
大于15 |
15 |
7 |
喷水孔径尺寸(mm) |
0.4 mm |
0.4 mm |
0.4 mm |
8 |
摆管角度 |
120º(IPX3)、350º(IPX4)或自定义设定 |
120º(IPX3)、350º(IPX4)或自定义设定 |
120º(IPX3)、350º(IPX4)或自定义设定 |
9 |
摆管速度 |
120°往返4S、360°往返12S(精准控制)或自定义设定 |
120°往返4S、360°往返12S(精准控制)或自定义设定 |
120°往返4S、360°往返12S(精准控制)或自定义设定 |
10 |
摆管材料 |
SUS304 不锈钢管 |
SUS304 不锈钢管 |
SUS304 不锈钢管 |
11 |
试验转台速度 |
1-5r/min(精准可调) |
1-5r/min(精准可调) |
1-5r/min(精准可调) |
12 |
珍爱装配 |
漏电、断水、短路 |
漏电、断水、短路 |
漏电、断水、短路 |
13 |
电源(V) |
220V,50Hz |
220V,50Hz |
220V,50Hz |
14 |
功率(KW) |
1 |
1 |
1 |
15 |
说明:摆管可加配R1600、R1400、R1200、R1000、R800、R600、R400、R200 |
|||
16 |
奉送:摆管喷嘴 送1包 |
