真空镀膜在线测厚仪

真空镀膜在线测厚仪

品牌: 林上科技

规格:LS152

点击购买
详细信息

详细内容

一:LS152真空镀膜在线测厚仪测试原理
   材料的透过率(光密度)和材料的镀层厚度成肯定的比例关系。如许通过监控材料的光学透过率(光密度)来达到监控材料的均匀性,镀层厚度的目的。只要是光能透过的材料,都可以通过监控透光率来监控产品的品质。如卷绕真空镀膜,玻璃镀膜,玻璃生产线等等。

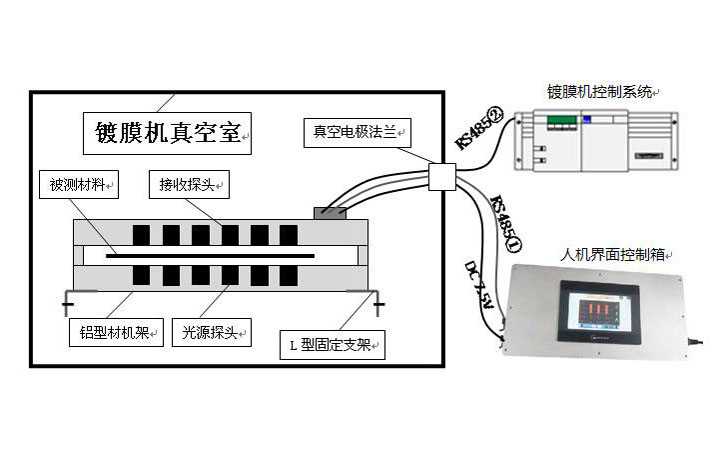

二:LS152非接触式在线测厚仪结构组成
   设备分为三部分:探测体系、人机交互设备、电脑实时监控体系;

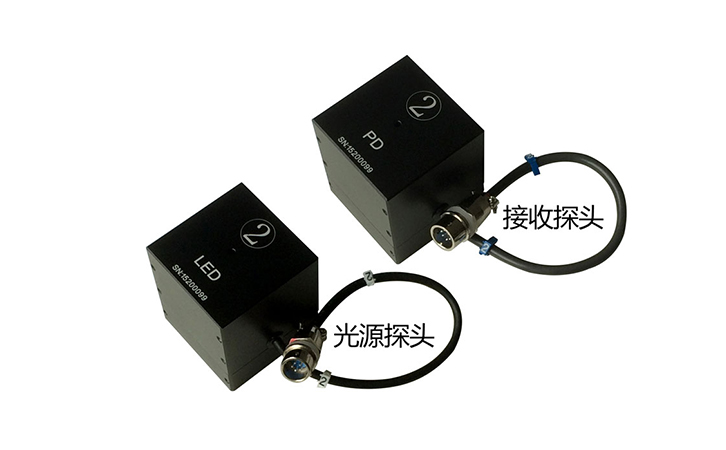

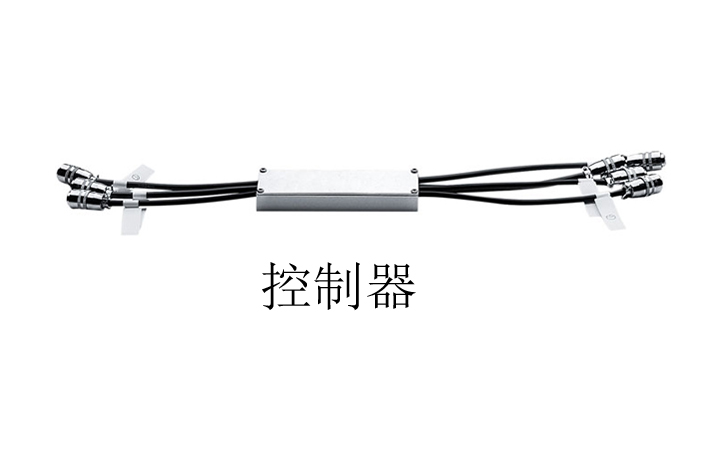

   探测体系:重要包括光源,接收器,控制器和铝支架;
   人机界面:7寸LCD人机交互界面,表现各个测试点的透过率和光密度数据;
   电脑实时监控体系(选配):数据记录,分析,报表等功能。

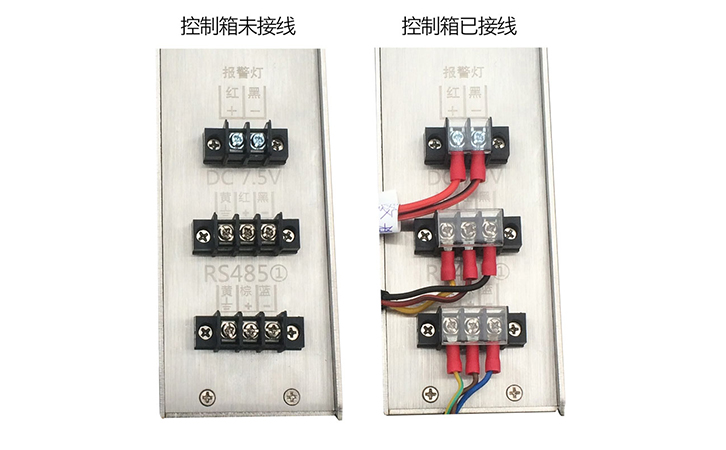

   此仪器提供双路的RS485通信接口,标准的MODBUS通信协议,方便和PLC,单片机,人机界面,组态王,电脑等通信。镀膜机可以直接读取此设备的光密度数据,实现控制主动化(闭环控制)。

三:LS152在线涂层测厚仪参数


 1.测试波长:根据客户必要选择,目前有如下的选择:
    红外线:850 nm(默认选项,抗干扰能力强)
    绿光: 530nm
 2.透过率测量精度:优于±1%
 3.透过率分辨率:0.005%
 4.光密度测量范围:0.00 OD --- 5.00 OD
 5.光密度的分辨率:0.01 OD for 0.00 - 3.00 OD
             0.05 OD for 3.00 - 5.00 OD
 6.最大测量点数:36点
 7.相邻探测头之间距离:最小70mm
 8.发送接收探头之间距离:20mm
 9.温度范围: -20°C --- +70°C
 10.数据刷新周期:300ms
 11.测控主机尺寸: 80mm(宽)*180mm(高)* 长度(根据客户要求定制)
 12.需真空法兰电极芯数:6根(不配电脑监控),9根(配电脑监控)
 13.电源:220V AC/50Hz
 14.通信:双路RS485



三、LS152真空镀膜在线测厚仪操作视频

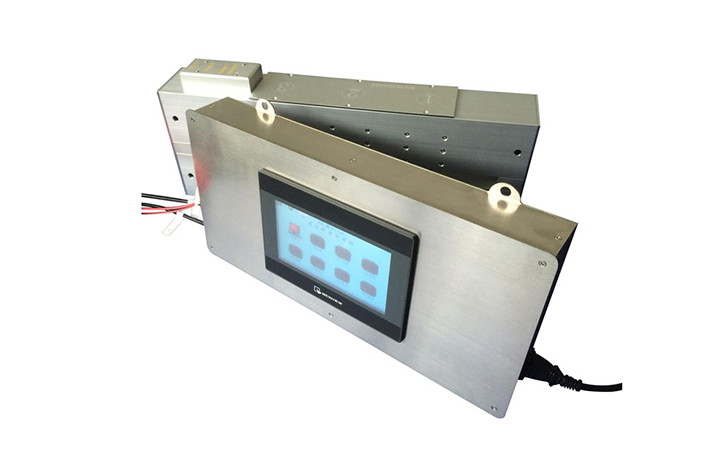

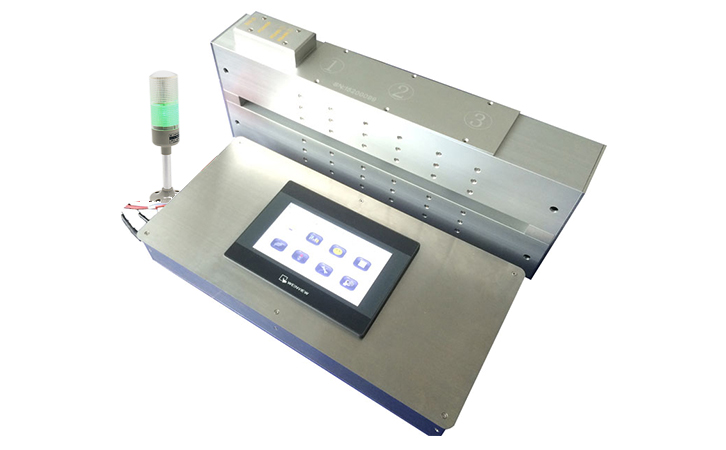

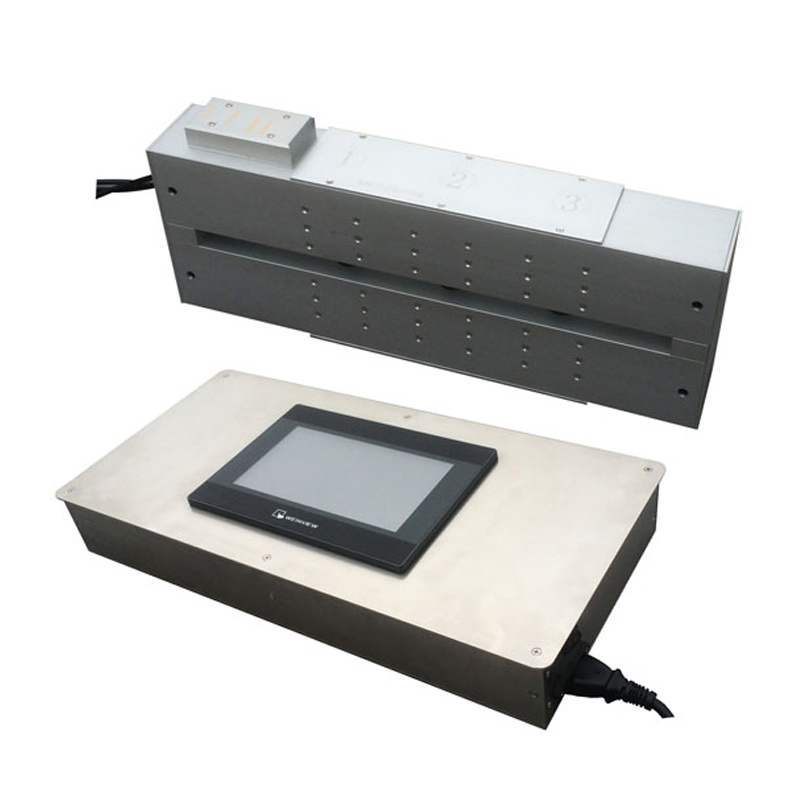

四:LS152真空镀膜在线测厚仪图片
