Parylene敷形涂覆前的遮蔽保护

WaterOff
2018-03-17 09:58:14



与传统的溶剂型或紫外固化材料型涂覆相比,聚对二甲苯(Parylene)敷形涂覆是一种很不同的工艺。Parylene涂层具有以下优点:
•非常薄的涂层剖面,
•均匀完整的表面涂层,和
•通常具有良好的保护和较少的气体释放。
另一方面,parylene涂层也呈现着其特有的挑战,例如
•对复杂设备的重大投资,
•限制生产率和增加成本的分步工艺,和
•用户无法选择性地控制涂层的涂敷位置。
在下面的讨论中,我们将关注最后一个挑战。
为什么parylene工艺需要保护性遮蔽?

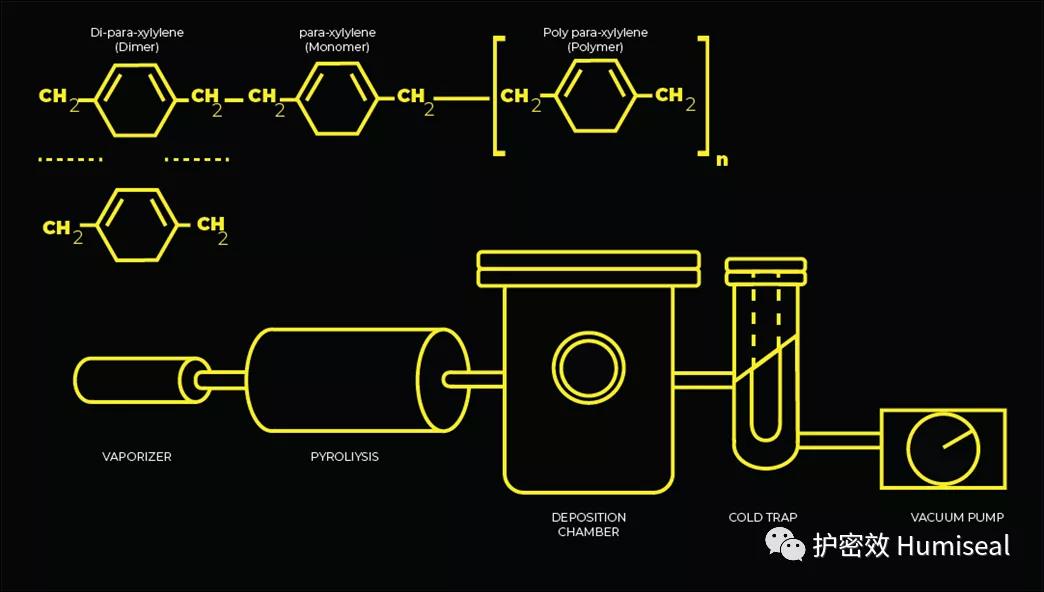

使用parylene是保护PCB的一种特殊且昂贵的方法。基本工艺流程的简单示意图如上所示。图中的“沉积室”是放置PCB进行涂覆的地方。parylene在接近真空的条件下蒸发,包括沉积室在内的容器必须关闭,从而导致分批工艺。

与使用选择性涂覆设备的传统敷形涂层不同,气化parylene涂覆工艺将聚合物均匀地沉积在所有暴露的表面上。因此,有必要完全遮蔽和保护任何敏感表面或设备,否则这些表面或设备将受到其表面存在的parylene的负面影响。
哪些表面或元件可能需要保护性遮蔽?
在几乎所有印刷电路板上,都有不允许进行敷形涂覆的元件和部分。可能没有必要详细讨论所有原因,但最常见的不能涂覆的区域包括
•必须保持电气连续性的连接器、测试点和引脚;
•敏感或未密封元件,例如开路电感器或继电器;
•涂层会泄漏的较大通孔或“贯穿孔”;
•光输出受涂层影响的部件,如LED表面;和
•在某些情况下,元件下虹吸不允许的某些集成电路封装,例如BGA和QFN。
HumiSeal® UV92如何帮助为parylene涂层提供遮蔽保护?
五十年来,Chase Corporation和我们的HumiSeal品牌一直在PCB保护领域处于行业领先地位。除了开发敷形涂层外,我们的聚合物科学家还利用他们对行业的广泛了解,开发了包括遮蔽材料在内的辅助产品

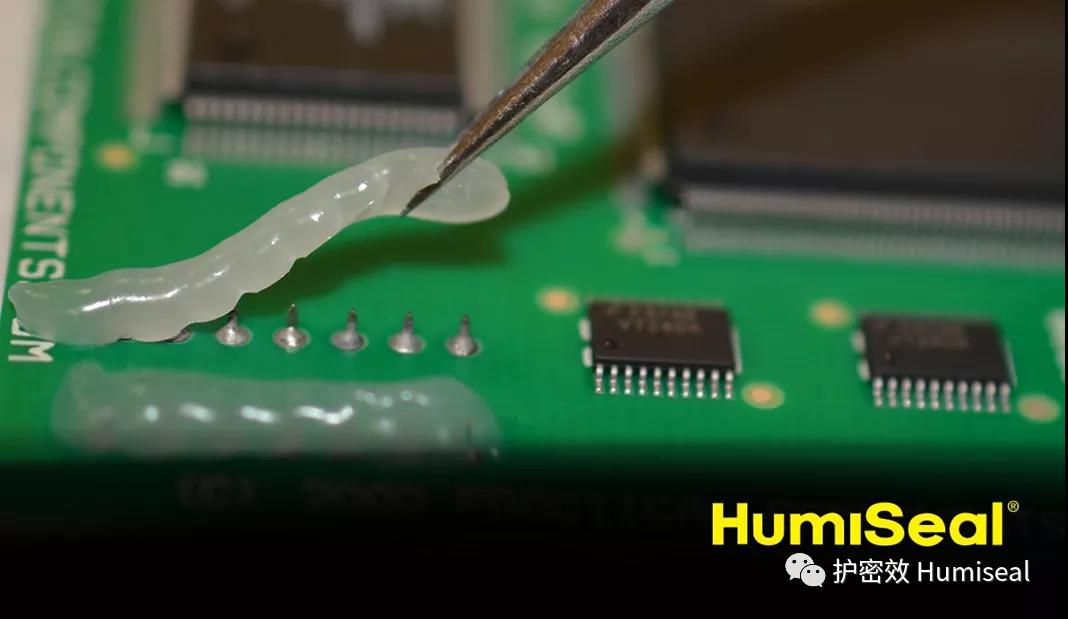

由于parylene涂覆的PCB成本高且和价值通常很高,人们认识到有效的遮蔽形式可能具有很大的价值。UV固化UV92是一种高效、快速固化和保护性遮蔽材料,适用于包括parylene在内的所有工艺。UV92可手动涂覆或用自动喷涂设备涂覆,用于大批量操作。



25℃时的比重
1.04
粘度
触变膏状
外观
乳白色
化学类别
聚氨酯丙烯酸酯
保质期
12 个月,在18 +/-10℃下储存
推荐固化条件
365nm UV-LED405nm“H”型微波或弧光灯(最小功率为200 mW/cm2
清洗溶剂
异丙醇
玻璃化转变温度(Tg
-50 °C
硬度
邵氏A 40
断裂伸长率
> 200 %
工作温度范围
-50150



UV92在避免集成电路封装(如BGA和QFN)下敷形涂层的虹吸和迁移方面特别有效。随着IC封装下方的间隙和公差缩小,涂层和表面之间膨胀特性的差异使得虹吸和迁移更加不受欢迎。
使用遮蔽材料和永久性凝胶可以避免与这些情况相关的许多问题。
