三星S7是如何做到防水且不影响颜值的详解

WaterOff
2018-03-17 05:36:13

揭秘:三星S7是如何做到防水且不影响颜值的

拆解Galaxy S7

在二月尾的MWC上,三星发布了2016上半年的旗舰手机Galaxy S7/S7 Edge。在基本连续了S6系列设计语言的基础上,Galaxy S7系列对产品细节进行了更加邃密的打磨,MicroSD卡槽、机身防水这些在Galaxy S5上就有的功能在 S7系列上也得到了回归。

更紧张的是,S7系列并没有由于增长防水功能而影响美观。和索尼Xperia Z5等产品类似,Galaxy S7的Micro USB接口、耳机插孔都是直接裸露在表面的。单看外表,用户几乎完全看不出S7是一部可以防水的手机。

三星是如何在不影响表面的前提下让手机做到防水的呢?S7的防水功能真的靠谱吗?我们能不能带着它沐浴?带着这些题目,我们接着往下看。

原理:密封胶 橡胶圈

手机防水其实并没有什么「黑科技」,防水手机普遍采用的方法就是「密封胶 橡胶圈」,三星Galaxy S7也不例外。

作为手机的主体架构,三星在Galaxy S7的金属边框和上下两块玻璃之间使用了大量的密封胶粘合,以确保不会有水从这些缝隙中进入。

当然,为了手机的正常使用,Galaxy S7上还拥有多个按键和插孔,这时候橡胶圈就排上用场了。

揭秘:三星S7是如何做到防水且不影响颜值的

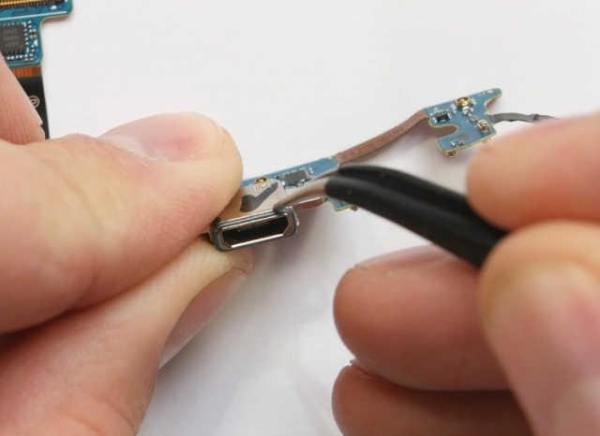

以底部的Micro USB接口为例,三星在S7的金属边框上为Micro USB接口专门预留了一个凹槽,并通过螺丝将它牢牢固定在金属边框上。配合Micro USB接口周围的橡胶圈(如上图),在肯定的水压条件下,即使接口裸露,水也不会从 MicroUSB 接口进入机身。此外,为了保证安全,假如S7监测到Micro USB接口附近过于潮湿,S7将无法充电。

耳机插孔的结构和Micro USB接口类似,不过除了外侧的橡胶圈,耳机插孔内部还有一层很厚的固体胶,以确保水不会从耳机插孔内部进入机身。另外,在S7的电源键、SIM卡槽等位置,也可以看到类似的橡胶圈的存在。

揭秘:三星S7是如何做到防水且不影响颜值的

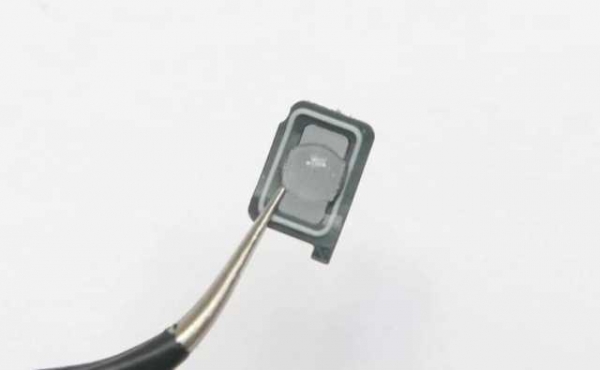

扬声器是S7 另外一个很故意思的设计。我们知道,扬声器自己是不防水的,但为了让手机出声,又不能直接使用橡胶塞或者密封胶把扬声器堵死。三星的解决方法是在底部的扬声器开孔和扬声器之间放了一曾特别的薄膜(如上图)。这层薄膜可以隔绝水的同时,不会阻挡声音的传输。

可以看出,S7是依靠密封胶和橡胶圈来实现防水的,而这些东西在拆开后每每很难恢复原状。因此和索尼Xperia Z等防水手机类似,一旦维修,Galaxy S7基本就和防水无缘了。

此外,无论是接口上的橡胶圈照旧扬声器上的薄膜,它们可承受的压力都是有限的,一旦「潜水」过深(三星透露表现S7可承受的最大水深为1.5 米),水压过大,橡胶圈和防水薄膜就有可能会「hold」不住了,导致手机内部进水。



主板不防水

假如水进入了手机内部,那么S7内部有没有响应的防护措施呢?

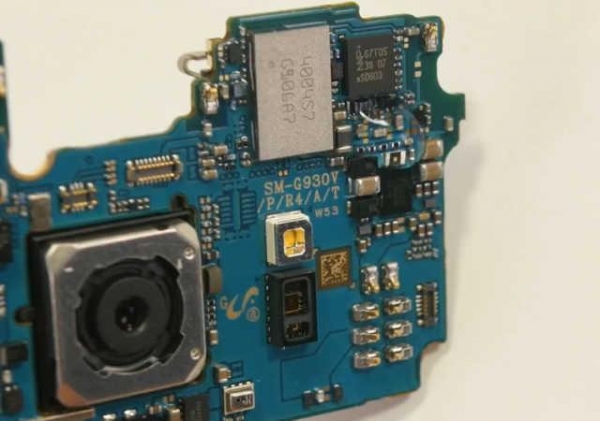

理论上手机厂商是可以通过在主板上增长一层防水涂层,让主板具备实现肯定的防水能力的。使用这种防水涂层后,滴到主板上的水会很容易流下来,而不会由于水的外观张力而「吸」在主板。

揭秘:三星S7是如何做到防水且不影响颜值的

不过遗憾的是,Galaxy S7的主板并没有使用防水涂层。从上图中可以看出,即使将主板倾斜90 度,水滴也没有留下来。

也就是说,Galaxy S7的防水完全依靠的是密封和橡胶圈的「封堵」,一旦水不警惕进入机身内部,S7就很可能有大麻烦了。

警惕「防水标」

为了检测手机是否进过水,在Galaxy S7的机身内部,三星还贴了两个进水指示标(俗称「防水标」)。其中一个在SIM卡槽的左侧(下图中印着「X」的白色贴纸),一个在机身下部的扬声器上面。进水后,白色的防水贴纸会变成红色。

揭秘:三星S7是如何做到防水且不影响颜值的

防水标进水前(左)和进水后(右)

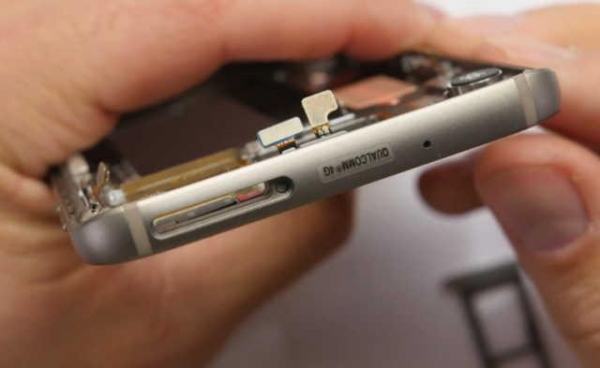

值得详细的是,掏出S7的SIM卡槽,我们就可以直接看到SIM卡槽左侧的防水贴纸(如下图)。也就是说,售后不拆机就可以直接看出来你的手机是否进过水,并以此作为手机是否可以保修的依据。

揭秘:三星S7是如何做到防水且不影响颜值的

其实不仅是三星,iPhone等手机内部也有类似的防水标,以帮助售后判断手机是否进过水。在iPhone 4/4S上,还出现过防水标检测不正确的题目。有些用户发现,即使正常使用手机,iPhone的防水标照旧有肯定的机率会变红。后来,苹果售后对防水标「见红」这种题目也就「睁一只眼闭一只眼」了,不少手机防水标变红的iPhone也可以得到保修服务。

考虑到Galaxy S7把防水作为产品的紧张卖点,手机内部的防水标会不会在将来引发类似的争议,我们就有待观察了。

不要迷信IP68「最高等级防尘防水」

可以看出,三星通过密封胶和橡胶圈的配合,让S7得以在不捐躯表面的前提下依然拥有肯定的防水能力,而S7的防水能力详细如何呢?

三星透露表现,Galaxy S7 支撑 IP68 级的防尘防水,其中6级防尘、8 级防水均是IP防护等级里最高的,不过现实上「最高等级防水」并没有看上去这么乐观。

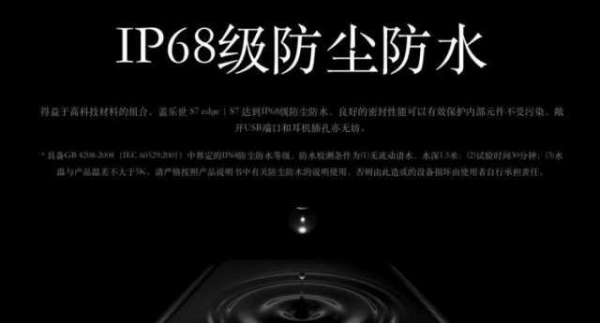

在Galaxy S7的产品介绍中,三星是如许描述其防水性能的:「防水检测条件为 (1) 无流动清水,水深 1.5 米;(2) 试验时间 30 分钟;(3) 水温与产品温差不大于 5K。」考虑到日常生活中更复杂的使用环境,几乎把手机随手往游泳池一扔就「超标」了,这还没有考虑手机的防水性能会随着使用而降落的题目。

揭秘:三星S7是如何做到防水且不影响颜值的

三星还明确规定:「请严酷按照产品说明书中有关防尘防水的说明使用,否则由此造成的设备损坏由使用者自行承担责任。」也就是说,假如拿手机「戏水」时发生不测,后果自大。

考虑到手机厂商在产品的现实体现和产品标准之间每每会留有肯定的「余量」,因此即使你在超出防水条件要求的环境下使用Galaxy S7,可能在大多数情况动手机也会安然无恙,但这事总是要「拼人品」的,大家搜索下有多少索尼用户为了展示手机的防水性能而「作死」的案例就可以大致了解了。

揭秘:三星S7是如何做到防水且不影响颜值的

在三星的美国官网上,三星用了「water-resistant」(耐水)如许郑重的语言来形容S7的防水性能,而没有效「water-proof」(防水)。从拆解中我们可以看出,凭借相对完美的防水设计,三星Galaxy S7足以搞定日常生活中的液体泼溅,更紧张的是,和两年前的Galaxy S5不同,S7并没有由于增长防水而把手机变得很「丑」。

但保险起见,大家在购买S7后,照旧不要随便给它「沐浴」了。
