目前，派瑞林类型的材料已经广泛的应用在电子类产品中，派瑞林家族中有商业价值的材料类型重要分为4种，分别为派瑞林N、派瑞林C、派瑞林F、派瑞林Ht。
派瑞林Ht（SCS称其为parylene -AF4,KISCO称其为parylene -SF4)，因为其生产工艺的限定，制备服从很低，使其价格特别很是的昂贵，每公斤单价在1万美元以上。Ht粉镀膜后，在这4种派瑞林中，耐高温、抗紫外等性能是最好的。大多数情况下应用在军工系统中，民用市场应用的极少。此外它还有下面几个显明的瑕玷：
1、质料难以大量获得。因为工艺的限定，世界还没有工厂可以百公斤级别的生产，此外因为可能应用到军工系统，美国对大陆市场一向采取禁运。
2、成膜率低。Ht粉因为裂解后单体的活性高，导致在物件外观的成膜率比N、C、F都要低。
3、设备要求高，因为裂解后的单体活性高，因此必要降消沉积室的温度，必要对现有的派瑞林设备特别改装。
随着人们对防水材料的要求进步以及日益苛刻的环保政策，传统的派瑞林N、派瑞林C,在耐高温、抗紫外方面远远知足不了市场的要求，开发一种类似于Ht粉材料，显得很故意义。
为此上海蕲鑫新材料科技有限公司与湖南大学深度合作，在海归博导谭泽带领下，经过多年的潜心研究，自力开发出了“民用版的Ht粉”——派瑞林F（parylene-vt4),公司已经完成小试，中试和工业化生产，目前能够每月生产300公斤的派瑞林F，纯度可以达到99%以上，价格市场最低。
下面我们来介绍派瑞林F（Parylene-vt4)一些方面的性能。



派瑞林F膜的热稳固性

图一
从图一中，我们可以看到，传统的派瑞林N、C等材料长时间的耐温极限分别为60度和80度，而派瑞林F(parylene-vt4)长时间的耐温极限可以达到200度，如许许多N、C不能知足的高温要求，派瑞林F(parylene-vt4)却可以。目前许多公司行使其耐高温的性能，将其广泛的应用在汽车、马达开关、可穿戴设备等上面。因为传统的喷涂污染大和环保的要求越来越高，将来派瑞林F(parylene-vt4)可能庖代传统的必要耐高温的喷涂。
派瑞林F膜的抗UV性

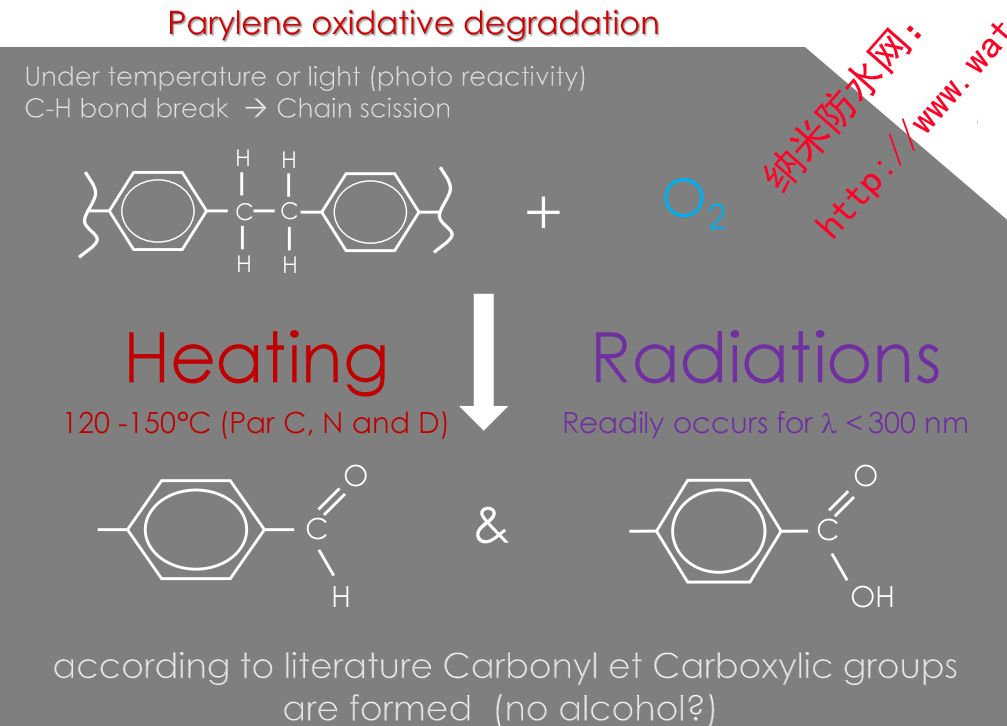

目前，派瑞林F因为具有抗紫外的性能广泛的应用在具有高附加值的LED上面。传统的派瑞林N、C膜层因为紫外线的照射，在太阳下2周后就会出现变黄，然后出现膜层的脱落，进而失去对材料的珍爱。这重要派瑞林的膜层在高温或者光的条件下，发生裂解生产苯甲酸类物质和苯甲醛类物质。详细的化学反应见图二。



图二













此外派瑞林F（parylene -vt4)还具有传统的派瑞林N、C等材料在防水，电绝缘等统统精良的性能。下面是一些派瑞林F VS 派瑞林N、C的性能参数。 图三

图四
图五 图六
从图三、图四、图五、图六等表格数据上面看出，派瑞林F（parylene -vt4)与传统的派瑞林N、C等材料在电绝缘，防水方面差异不大，性能接近。此外在摩察系数方面，派瑞林F（parylene -vt4)与派瑞林N基本一样，摩察系数较小，可以应用到医疗器械方面。
总之，派瑞林F（parylene -vt4)在耐高温、抗紫外等方面具有较强的上风，可以很好填补传统的派瑞林N、C的缺陷。
假如您必要派瑞林F及派瑞林F的涂覆工艺，可以电话咨询 郭先生:15116235351



更多纳米防水资讯请关注纳米防水微信号: nanowp
