XN-501A防雾涂层是一种附着在PC/PET/PMMA等基材表面，阻止雾气产生的纳米涂料。特点是涂覆简单、水性环保、快速形成防雾效果、耐摩擦耐高温高湿、是一种超亲水防雾涂层。

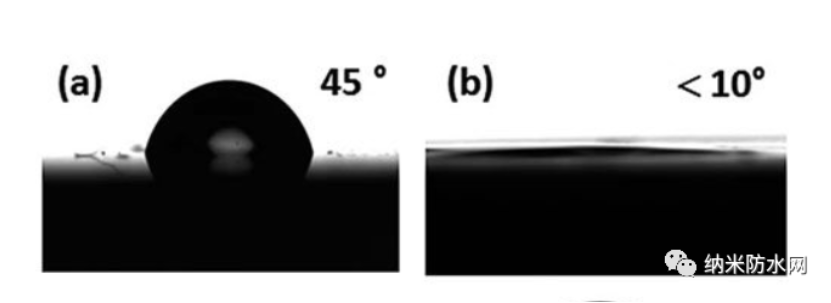

普通镜片与涂有防雾超亲水涂层的镜片表面水滴角的对比

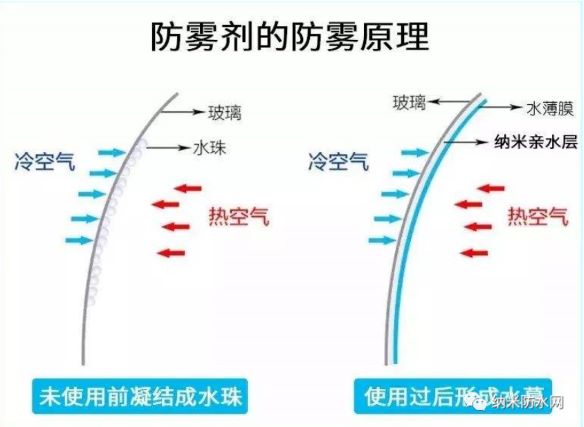

     XN-501A纳米防雾涂层在镜片表面迅速形成膜层，由于其表面具备超亲水特性，增大了水的表面张力，水在其表面无法形成水珠，而是一层水膜，从而从根本上阻止了雾气的形成。

眼镜镜片防雾涂层的纳米结构

防雾涂层的特性

一、工艺灵活，易操作  （只需简单操作）

涂布工艺：淋涂、浸涂、喷涂、辊涂工艺均可

1、手工涂布：

使用前先彻底清洁基材表面，用无尘布蘸纳米防雾涂层均匀涂抹基材表面，60℃烘烤，表面指触固化约为 3分钟，24 小时后性能达到 95%以上。

2、喷涂工艺：

使用设备喷涂，基本原理为将防雾液雾化并使之均匀地附着在镜片基材表面上，然后进行常规的加温反应。设备喷涂工艺则因不同的设备会有不同的工作原理，基本原理则是通过喷头将防雾液进行雾化，使之以极少的微粒，充分附着在基材表面的分子上，并加温使之能充分反应固化。

3、旋涂工艺：

使用专用高速镜片旋涂机配合蠕动点胶机涂布更为均匀。

4、光学镜片可以采用工厂常用的转动涂漆机涂敷。

青山新材有适用于玻璃及光学玻璃镜片防雾涂层产品，也有适用于亚克力塑胶镜片防雾涂层产品，并有烘干型、常温自干型等多种镜片防雾处理产品。

二、耐酒精擦拭200次以上  耐泡水240小时以上 耐80水煮1小时  使用寿命达2年

1.50饱和蒸汽，5 厘米距离，熏蒸 3 秒不起雾，膜层透亮

2.熏蒸后，擦拭干净，再次熏蒸，重复测试 100 次，防雾性不衰减

3.25水泡 2 小时，熏蒸 20 秒不起雾，膜层透亮

4.-35 2 小时后加温至 80 8 小时，循环 3 次，防雾性不衰减

5.25水泡 240 小时保持防雾效果，膜层透亮

6.耐酒精擦拭能力强，反复擦拭200余次，防雾性能丝毫不减
