“相对真空”和“绝对真空”是咋回事?

WaterOff
2022-08-08 10:15:22

“客户要求是 0.08MPa,

这台真空泵的绝对真空度是160mbar”



相信很多用户心里的计算器哒哒哒哒的按了半天还是不知道该怎么算。



先来简单介绍下真空的概念。

什么是真空?

 真 空  理论上是指容积里面不含有任何的物质。(现实中是不存在真正的真空的)

通常把容器内气压低于正常大气压(101325 Pa)的都称之为真空状态。



 真空度  表示处于真空状态下的气体稀簿程度,通常用压力值来表示。

实际应用中,真空度通常有绝对真空相对真空两种说法。





绝对真空

也叫“绝对压力”、“极限真空”。



即以“理论真空” 为零位,表示比“理论真空”高多少压力。标出的数值都是正值,这个数字越小,越接近绝对真空,也就是真空度越高通常绝对真空会用“abs.”后缀。





真空度从高到低:

2 mbar abs.> 100 mbar abs.> atm.(标准大气压)





相对真空

叫“相对压力”、“表压”、“负压”。



以大气压作为零位,表示比大气压低多少压力。用负值表示,这个负值的绝对值越大,则真空度越高。相对真空通常使用“g”做后缀。





真空度从高到低:

-980 mbar g> -100 mbar g>atm.(标准大气压)

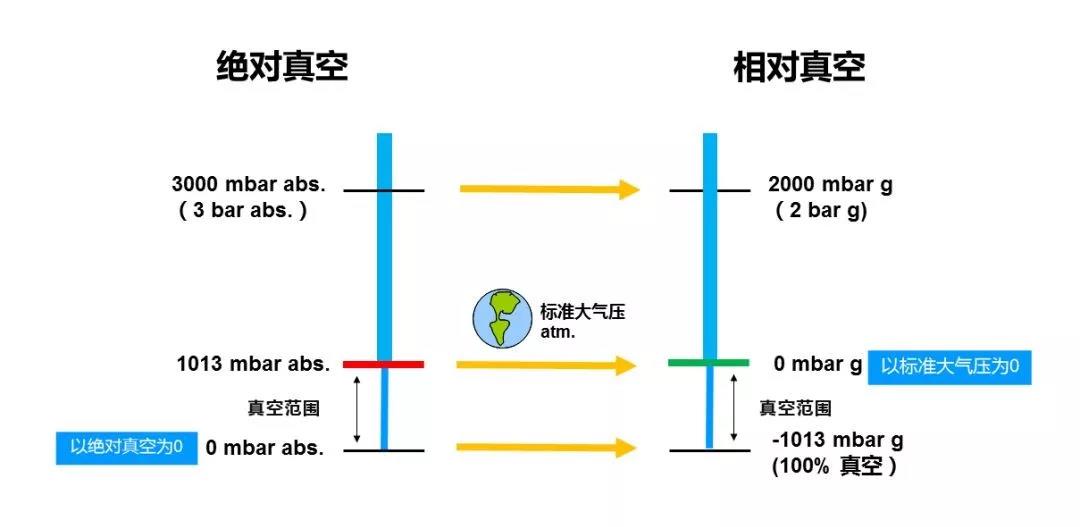

绝对真空&相对真空





国际真空行业通用的、也是最科学的是用“绝对真空”标识;但因为测量“相对真空”的方法简单、测量仪器普遍(如一般的真空表都是相对真空表),所以国内习惯用“相对真空”来标识。

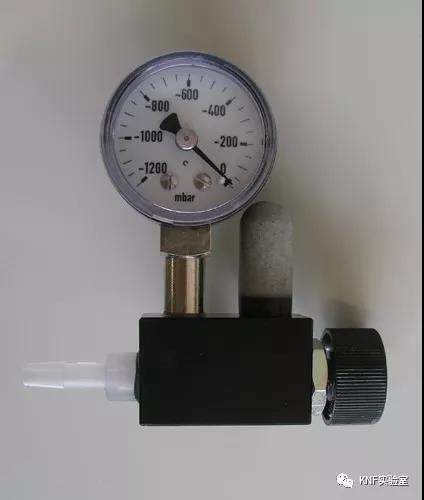

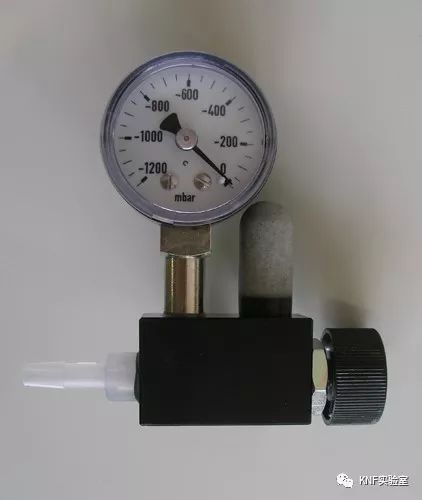

一般真空表刻度均为相对真空值







当明确是度量真空时,大家为了表达方便,通常“相对真空”前面的“-”会隐掉。





例如,设备的真空度标为0.098MPa,实际上是-0.098MPa






最后是压力单位的换算了。



实验室常用的压力表达单位有:Pa, KPa, MPa, mbar, bar, mmH2O, Psi等。

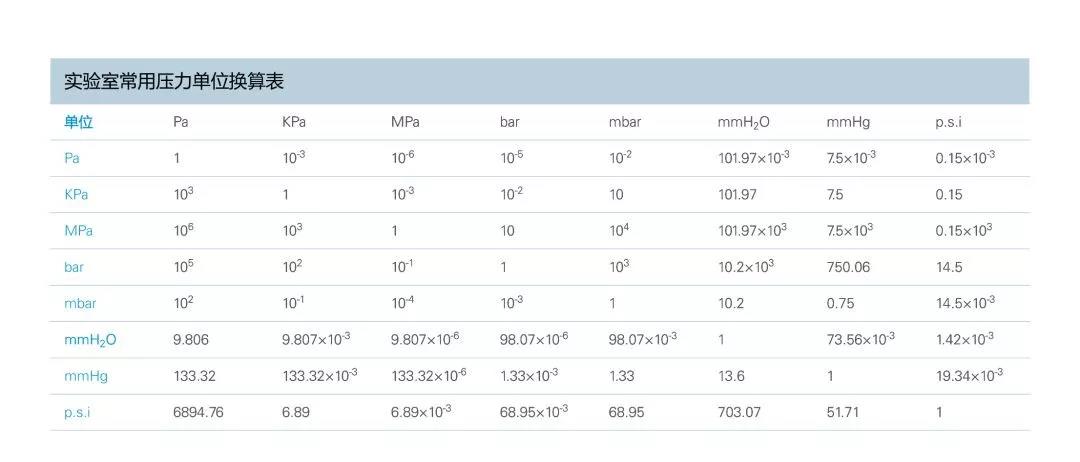

他们之间的换算方式如下表:




(点击图片可放大)



了解完相对真空和是绝对真空后,这两者之间如何换算呢?





换算公式





相对真空度 = 绝对真空度(绝对压力)- 大气压



例如,某隔膜真空泵 ,极限真空度为8 mbar abs.,它的相对真空度就是-1005 mbar g。



算法:8-1013(标准大气压)= -1005



学会了吗?



结语:文章最开始提到的 要求0.08MPa,通常是表盘压力即相对压力 -0.08MPa g= -800mbar g。绝对真空度为213mbar。 而那款真空泵能达到的绝对真空度为160mbar,高于213mbar,所以可以满足要求。
