公司介绍:

上海派拉纶生物技术有限公司是一家以Parylene特别涂层技术加工服务为经营主业的高新技术企业。公司拥有万级及局部百级的洁净厂房,通过了ISO9001-2008质量管理系统认证,以及ISO14001-2004环境管理系统认证。公司在Parylene等特别涂层领域具有壮大的开发创新能力, 拥有成熟稳固的生产工艺以及面向全球的市场运营能力.所经营的Parylene涂层等在医疗设计与制造、生物医学、汽车电子、航天航空、军事工业防护、控制体系、文物珍爱等领域广泛应用,并与浩繁国内外的行业向导者以及闻名科研院所及高校建立起了优秀的合作关系。

产品简介:

1/ Parylene涂层-----世界顶级防护涂层

       Parylene(中文称:派拉纶、聚对二甲苯,或派瑞林)是对一系列独特的高聚物的一个通常的称呼。这个家庭中基本的成员称作Parylene,即聚对二甲苯,是一种完全线性的高度结晶结构的材料。
  Parylene用独特的真空气相沉积工艺制备,由活性小分子在基材外观""生长""出完全敷形的聚合物薄膜涂层,它能涂敷到各种外形的外观,包括尖锐的棱边,裂缝里和内外观。这种室温沉积制备的0.1-100微米薄膜涂层,厚度均匀、致密无针孔、透明无应力、不含助剂、不损伤工件、有优秀的电绝缘性和防护性,是现代最有用的防潮、防霉、防腐、防盐雾涂层材料。
  Parylene N是一种很好的介电材料,具有特别很是低的介质损耗、高绝缘强度以及不随频率转变的介电常数。它是所有Parylene中穿透能力最高的一种。
  Parylene C,是系列中第二个具有商业价值的成员。它由雷同的单体系方式成,只是将其中一个芳香烃氢原子用一个氯原子所庖代了。Parylene C将优秀的电性能,物理性能结合在一路,并且对于潮湿和其它腐蚀性气体具有低渗透性。除了可以提供真正的无针孔覆形隔离外,Parylene C是涂敷紧张电路板的首选材料。
  Parylene D,是系列中的第三个成员,它由雷同的单体系方式成,只是将其中两个芳香烃氢原子被氯原子庖代。 Parylene D的性子与Parylene C相似,但是具有更高的耐热能力。
  Parylene F4, 该材料具有更低的介电常数(即透波性能好) 、好的稳固性和防水、防霉、防盐雾性能.短期耐温可达450摄氏度,长期耐温可达350摄氏度,并具有强的抗紫外线能力.更适合作为高频微波器件的防护材料.

2/专业供应Parylene二聚体质料

  Parylene二聚体质料重要有Parylene N、C和F4三种。 Parylene质料的适用每每需结合专业的涂敷工艺微调,来获取适当的涂敷参数,这将对于涂层质量有着很大的影响,本公司可专业提供高性能高稳固性的二聚体质料及相干使用参数。
  Parylene二聚系统列,表面为白色大颗粒或粉末,是用于Parylene聚合物沉积过程的化学产物母体,其质量是至关紧张的。
  针对人体详细事项:Parylene质料对人体有轻度刺激,不能吞服和进入眼睛,接触皮肤后需清洗,没有关于毒性介绍的资料,没有爆炸极限资料。在美国、加拿大等国及国际空运、海运组织均未被列入伤害物品清单;
  储存:储存时容器应盖紧,阔别火源,热源和日光;
  有用期:在妥帖保存状况下,有用期会在20年以上,因此次产品几乎没有有用期的说法。



3/Parylene涂层设备

在提供Parylene加工服务的同时,我们可出售或定做各种Parylene涂敷设备以及配套的清洗机、等离子处理、喷砂处理等外观处理设备,并提供响应技术服务.

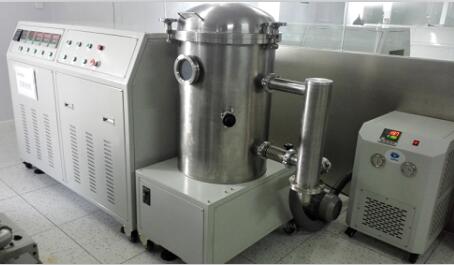

Shanghai Parylene Coating System-PAL100L
5-100立升可单独进行订制
适合科研院所与高校进行科学研究小型和小批量电路板,电子元器件的涂敷和维修,主动工艺监控。

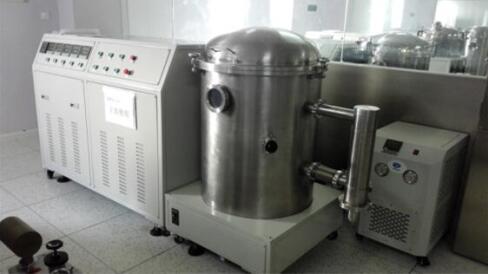

Shanghai Parylene Coating System-PAL200L

生产型设备立式100-200立升沉积室,适合电路板等静态摆放产品批量涂敷加工,主动工艺监控,可选购偶联剂蒸涂装配和记录仪进行配套使用。

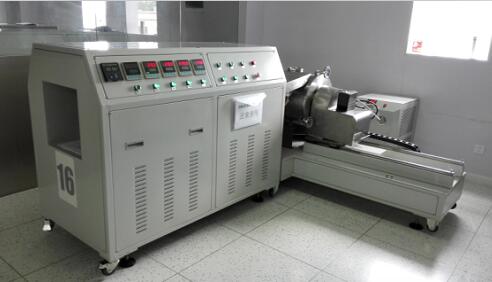

hanghai Parylene Coating System-PAL150W

W系列卧式沉积室有50-200立升等几种容积,适合钕铁硼、铁氧体等小型元器件在里面进举措态无支点翻转涂敷,主动工艺监控,可选购记录仪配套使用。





4/Parylene涂层辅料


  Parylene涂敷加工服务属于一种特别很是专业的领域,我们在出售或定做各种Parylene涂敷设备,并提供质料以及响应技术服务的同时,依据我们多年的涂敷经验积累了较周全的各类配套涂敷的辅助材料,各类产品外观化学清洗试剂,珍爱胶带、胶剂等密封掩膜材料,针对各种产品所设计的掩膜夹具等。

重要性能Main Properties





1/Parylene电气性能

  a.薄膜绝缘性能 ParyleneC和ParyleneN的薄膜击穿电压   Parylene的特征之一是它们可以形成极薄的膜层。ParyleneN薄膜和C薄膜的直流击穿电压被确定与高聚物厚度有肯定的关系。图3画出了相干的曲线。对于5个微米(0.0002inch)以下的薄膜,这方面的性能ParyleneC要强于ParyleneN。这些数据注解,两种 Parylene材料都具有很好的绝缘性能,即使厚度小于1个微米。随着厚度的减小,单位厚度的击穿电压一样平常将升高。 b.电路板绝缘阻抗   Parylene是一种具有优秀性能的敷形涂层材料,问世后首先在电子领域得到了应用。被列入美军标46058C以及国军标GJB150.7.1986许可作为军用印刷电路板的敷形涂层材料,涂层厚度为0.0005-0.002英寸。   作为电子电路的防护涂层,Parylene不需另加防霉剂,自己防霉能达零级。在盐雾实验中,与其它涂层相比,Parylene防护的电路电阻几乎不降落,其它涂层则都有较大的降落。很薄的Parylene涂层能提供优秀的防护性能,还有利于电路板工作热量的消失,因此作为防护涂层Parylene能使电路具有更高的可靠性,分外是小型高密集度电子电路的防护,Parylene更表现出其独到的上风。    关于Parylene涂层提供的珍爱能力的一项关键的测试是将电路板上测试对象进行涂敷(如同MIL-I=46058C所描述的),并且在一种温度——湿度循环下进行绝缘阻抗测试(MIL-STD-202,方式106和方式302)。   简而言之,这项测试包括10个循环周期(天天一个循环),天天循环包括7个步骤。这7个步骤的范围从低温度低湿度(25℃,50℅RH)到更加苛刻的条件(65℃,90℅RH).10天中每个循环都以65℃,90℅RH这一步作为最初读数,如图3:图3.ParyleneC涂敷电路板交变湿热试验绝缘电(欧姆)MIL-STD-202方法302    对于ParyleneC的厚度从0.002英寸到0.0001英寸的测试效果如表2.很故意思的是,即使对于特别很是薄的涂层(0.0001英寸),绝缘阻抗值也比规定的规格高出一个数量级。 c.介电性能 Parylene介电性能与温度的关系   Parylene还具有极好的介点性能。因为其高介电强度,它们可被制作成延续薄膜,并不含传统涂层所有的缺陷和添补剂;缺陷和添补剂都可以削减介电强度。







2/物理和机械性能

Parylene的物理和机械性能。

      因为高的分子量(~500,000)和高的熔点以及结晶性,Parylene不能通过传统的方法例如挤压成形或铸造来形成。在175℃以下时,熔点有机或其它溶剂的能力极低,所以不能通过浇铸来形成。当Parylene高聚物由测试面板支持时,冲击阻抗比较高。涂敷在“Q”钢板上的厚度为0.001英寸的ParylengC在Gardner落球撞击测试的效果在250in-lb的范围内。磨耗性能(用Taber磨损机测试,使用1000克的“Calibrase”轮),ParyleneC为22.5,ParyleneN为8.8.比较而言,聚四氟乙为8.4,高冲击聚氯乙烯为24.4,环氧树脂为41.9,聚氨酯为59.5.



3/热性能、低温文真空特征

1.热性能

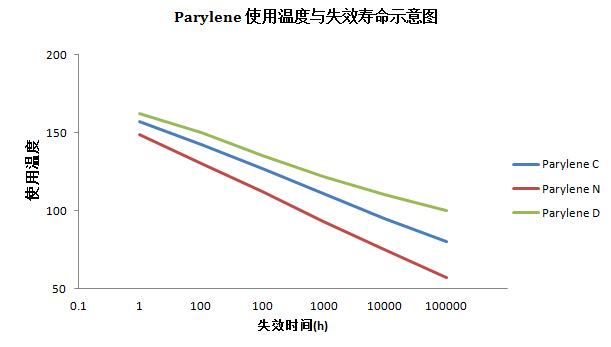

图—Parylenes N、C和D受温度影响后的有用使用寿命。失效=拉伸强度降低50%

  根据Arrhenius外推法的数据,ParyleneC预计可以暴露在持续100℃的空气下10年(100,000小时)。在无氧的气体环境或者在真空状况下,Parylene估计可以暴露在220℃的温度下持续雷同的时间。在所有的情况下,高温降低使用寿命。假如应用的环境要求接近或者超过了这个时间——温度——空气环境,建议用更接近现实使用环境的条件进行悉数的测试。
  Parylene可以经过韧化来进步击穿阻抗,进步硬度及改动摩擦阻抗。这是密度和结晶度进步的效果。
2.低温性能
  用ParyleneC涂敷的钢板,在–160℃的液氮中冷却,在Gardner落体试验中可以承受超过100in-lb的冲击。相比之下,室温下为 250in-lb。无支持的0.002英寸的ParyleneC薄膜在–165℃下可以弯折180°6次才失效。相比胶而言,聚乙烯、聚氨酯和聚四氟乙烯分别为3次、2次和1次。从2°(–271℃)到室温环境的过程对电气和物理性能都没有影响。
  对于ParyleneC的厚度从0.002英寸到0.0001英寸的测试效果如表2.很故意思的是,即使对于特别很是薄的涂层(0.0001英寸),绝缘阻抗值也比规定的规格高出一个数量级。
3.真空稳固性
  在喷气推动实验室中进行的真空测试表现,在120℉和10-6torr下,ParyleneC的团体质量损失为0.12℅,ParyleneN的团体质量损失为0.30℅.对于两种髙聚物,挥发可收集物小于0.01℅(测试灵敏度的极限)。

4/隔离特征和化学抵抗能力



1.隔离特征
  与其它涂层相比涂层更薄,聚对二甲苯可提供一种无孔屏障,防止遭受液体、潮气、化学物品和常见气体的侵蚀。
  离子渗透与涂层厚度的关系   见上图,这些阻隔性能通过一系列涂敷和非涂敷橡胶试验进行了证明。试样在一摩尔浓度的盐酸中高压加热一小时,然后分析酸液提取物中的钙、铝和锌成分,这些金属已知存在于橡胶的添加剂中。清楚地表现了试样上的Parylene涂层大大削减了对这些金属的提取。   Parylene的隔离特征.再一次将水蒸汽渗透率与其它覆形涂敷材料相比较。ParyleneC的性能几乎超过了所有其它的聚合材料。 水蒸汽渗透能力值是在低于0.1微米的厚度下测量的。等量厚度归一化以后,这个数值对于所有的厚度都是雷同的。 2.化学抵抗能力 表:Parylene的耐溶剂性   5-1.5mil薄膜室温下浸入各种溶剂90分钟后产生的厚度转变(红外法测量)   在室温环境下,Parylene可以抵抗化学物质的侵袭,并且在150℃下不溶于所有的有机溶剂。ParyleneC在175℃时可以消融与氯中,而 ParyleneN在溶剂的熔点(265℃)时可溶。两种高聚物都可以抵抗大多数溶剂的侵袭。同时,它们也不受像Hostepal, Igepal和柠檬油这类的应力裂解溶剂的影响。

工艺特点Technology Characteristics





Parylene 沉积特点

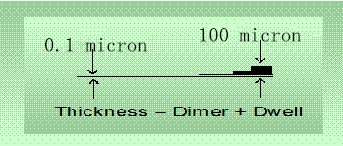

1/Parylene 厚 度 控 制

  高分子膜的聚合生长 --单分子的生长模式 无固化应力 --无膨胀/收缩及变形 非液相过程 --无流挂及边角效应 高度同形性 --底面、内外观、边缘及侧面均匀涂层 无催化剂 --高纯度、无溶剂助剂无放气征象




涂层厚度可正确控制; 涂层厚度取决于质料消费量及气体单体在沉积腔内的驻留时间; 通常的沉积速率为0.5-5um/hour,与沉积温度,自由基浓度有关.

2/Parylene与液相涂层的比较




  Parylene涂敷属于气相沉积,整个生产过程不存在液态,因此涂层也不存在通常液体涂层所很难避免的边角效应及流挂征象。Parylene高度同形性, 底面、内外观、边缘及侧面均匀涂层。在整个Parylene聚合过程中不会释放溶剂,由于该过程在环境温度下进行,涂层或裹有涂层的物体内不会产生热应力、机械应力或化学固化应力。与液体涂层不同,Parylene的涂敷具有同等性,因而它对基材外观的作用能多次重复,可以预见。因为沉积过程中充满气体,涂层材料在使用时就不会产生固化应力。
  Parylene的用量特别很是小,如许涂层和基材之间的热膨胀系数就不会有很大差别,几乎不存在任何膨胀/收缩及变形等. 传统的喷涂、浸渍或刷涂的液体涂层可能会适用于某些线圈绕组,但是这些材料有很多隐患。例如,固化液体涂层的厚度取决于它们溶剂的浓度,弯月面和外观张力也会将涂层从尖锐的棱角边缘划落下来,在未完全固化前就聚集在角落里。液体涂敷的平均固化厚度一样平常在0.005至0.010英寸之间。在平整外观,涂层厚度可能必要有0.005英寸或更厚,只有如许外部角落里、尖锐棱角和边缘处的液体涂层的厚度才能达到0.001尺寸。有些时候,基材与涂层的热膨胀系数会有所不同,导致在温度转变周期内产生机械应力。涂层越厚或温度越高,如许情况就会越紧张。
  Parylene是一类特别的热塑性聚合物家族的总称,它们在真空条件下淡薄的气体中形成并附着在外观。这些线性聚合物每单位厚度都有超强的屏蔽性能,具有极好的化学惰性及无针孔性。Parylene薄膜无色透明。液体涂层的平均厚度几乎为Parylene的额定厚度的10倍左右。
  Parylene在密闭的沉积过程中从粉末状原材料转化为气体,当它沉积在基材上时就形成了高分子膜。Parylene在大约0.1托的真空室内形成。这时气体分子的平均自由程只有0.1厘米。因而沉积不会是直线型的,待涂敷封装物体的所有部分都会受到聚合气体不规则的撞击。
  因为高分子膜是均匀形成的,与液体涂层相比,少量薄薄的一层Parylene就能完全知足物理防护和电气防护的要求。
  Parylene真空沉积工艺的一个紧张好处就是操作方便。小的部件可以批量进行,无需夹具。具有专利技术的高产量工艺也已经开发出来,成千上万的小部件产品都能批量进行清洁和正确的涂敷。可重复进行的Parylene涂层工艺能保证每一个部件或成批量部件的所有外观,都能得到正确的涂敷。相反,液体涂层工艺必要单独处理每个小部件。例如,使用液体涂层时,一样平常都要将部件散放在细筛上,从各个角度进行喷涂。接着涂层要经过固化,部件要重新摆放再喷涂,以保证所有未涂的面都能涂敷上。
  Parylene能抵制室温下的化学侵蚀,在150℃以下的所有有机溶剂里都不会消融,而且大多数溶剂都不会对它产生渗透。即使是能通过应力-破裂作用降解其他材料的试剂也不能影响它们。
  Parylene聚合物涂层不会改变电子元器件的电子参数。使用过Parylene涂层的器件状况稳固,相应特征几乎不会改变,使用后这些器件从电气、物理和化学角度完全同四周环境隔脱离来。
