随着时代的发展，电子产品技术的不断革新。高新技术与智能化的发展，精密的电子设备元件需要适应各种恶劣的工作环境，达到工业对其更高的要求：高可靠，小型化，抗干扰等等。因此，电子零部件的环境适应性和防护力就成了重中之重。

        新三防技术——Parylene真空纳米镀膜技术

        传统的“三防工艺”指的是防水、防潮、防尘的“三防”，而新的三防技术究竟在什么样的程度上力压旧的三防技术，主要是在于一种镀膜技术的发展——Parylene真空纳米镀膜技术。

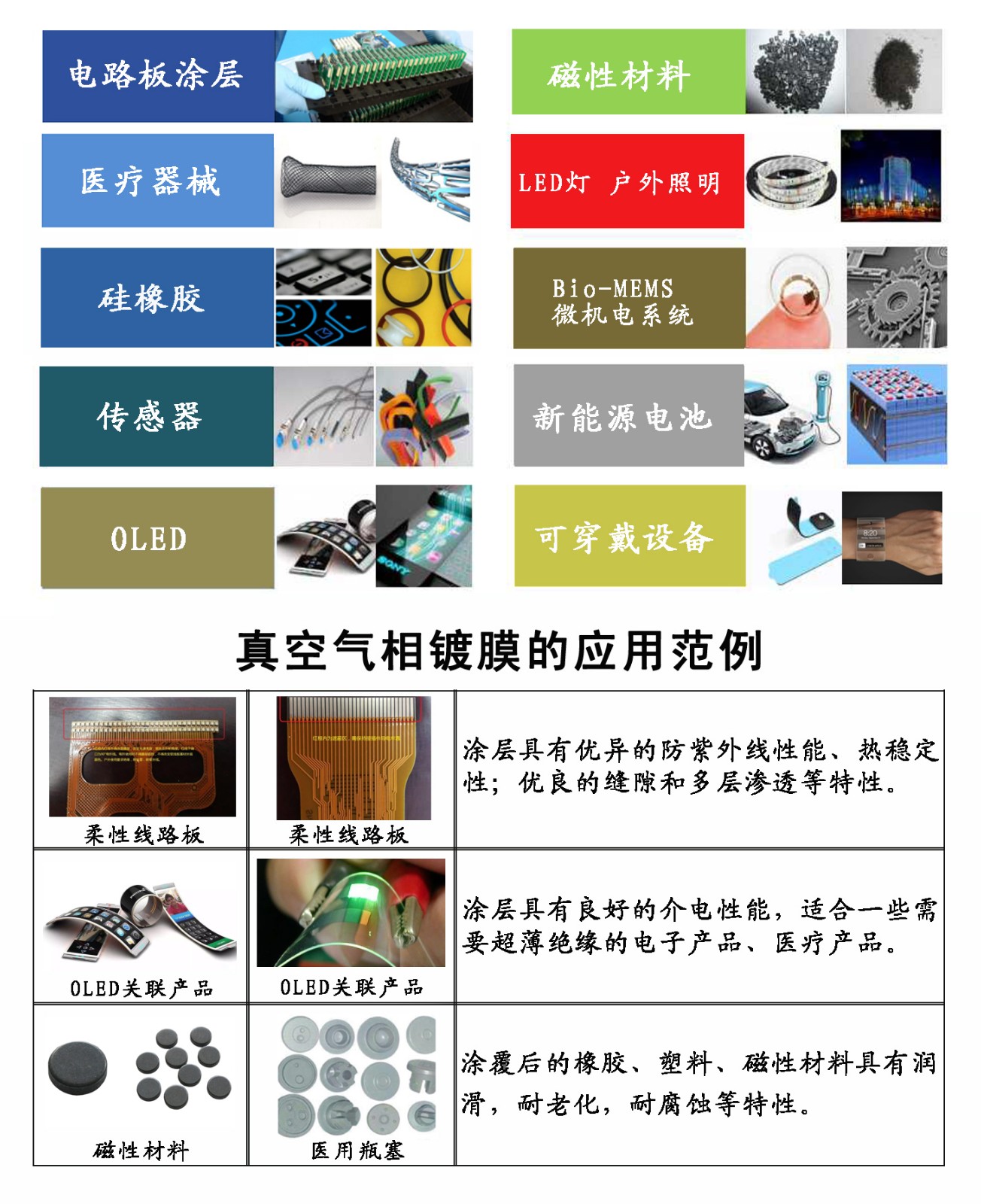

       Parylene镀膜技术广泛用于航空航天、电路板、LED 、磁性材料、传感器、硅橡胶、密封件、医疗器械、珍贵文物等领域。经Parylene涂敷后的产品具有极高的绝缘强度和耐高低温、抗腐蚀、耐酸碱、润滑、防尘、防潮、防锈、透明、防水、抗老化、生物相容性等作用。

       Parylene是一种保护性高分子材料，中文名聚对二甲苯，它可在真空下气相沉积，Parylene活性分子的良好穿透力能在元件内部、底部，周围形成无针孔，并厚度均匀的透明绝缘涂层，给元件提供了一个完整的优质防护涂层，抵御酸碱、盐雾、霉菌及各种腐蚀性气件的侵害，因为Parylene不是液体，所以涂敷过程中不会聚集，桥接式形成弯月面。

派瑞林粉末原料

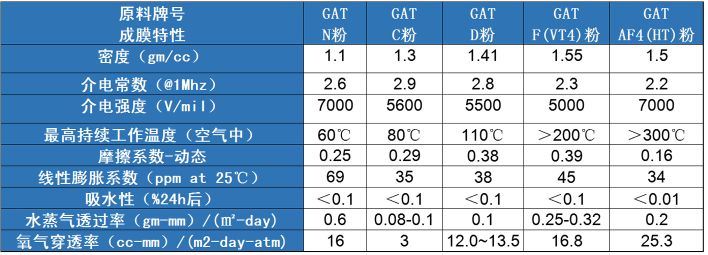

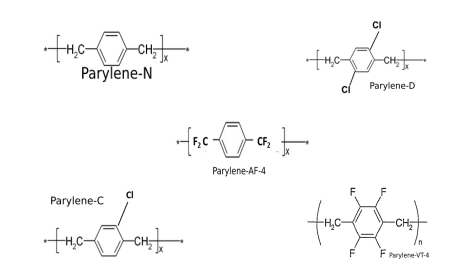

根据分子结构不同，Parylene可分为： N型、C型、 D型、F型、HT型等多种类型。

Parylene真空气相镀膜的特点

1,生物相容性（用于各种植入物和其他医疗器械），符合FDA（Class VI）.

2,化学惰性（无反应性），具有很高的耐化学性（盐，酸，碱，溶剂）。

3,采用CVD工艺 - 在室温下镀膜，对涂覆敏感部件没有热应力。

4,高度共形 - 可在尖角上覆膜并穿透小毛孔，它不会形成弯月面，也不会聚集或遮挡极其精    细的几何图形。

5,纳米涂层，渗透力强，可渗入SMD器件底部，可实现完整、连续、无针孔.

6,透气性非常低，不含针孔，并提供出色的防水和防潮层。

7,具有高介电强度和低介电常数，超薄的绝缘层，能耐高电压。

8,光学透明，无色。可以涂上光学元件。

9,疏水薄膜，表面能量低，良好的干膜润滑性。

10,涂层可以承受极端低温，低至-60°C。

11,抗辐射、无放气，用于航空航天应用以及γ射线和电子束灭菌。

12,符合美军标MIL I-46058C。

       采用真空气相沉积工艺制备（CVD）的0.1-100um薄膜涂层，厚度均匀，致密无针孔、透明无应力、不含助剂、不损伤工件、有优异的电绝缘性和防护性，是当代最有效的防潮、防霉、防腐、防盐雾涂层材料。

IPXX结构性密封含义解析:
