易能纳米6防涂层专题详解
WaterOff
2018-03-17 07:45:30
我司的真空镀膜技术运用的是独特的真空气相沉积工艺（CVD）。纳米质料经过归天反应后在基材外观上“生长”一层完全敷形的聚合物纳米涂层，涂层具有其他涂层难以比拟的性能上风。它能均匀地涂敷到产品的每一处，例如尖锐的棱边、狭窄的缝隙。
一、纳米涂层成膜机理

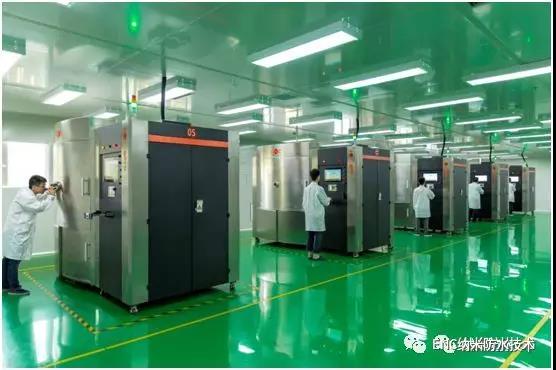

（1）涂层成膜机理运用的是独特的化学真空气相沉积工艺（CVD）。该工艺是目前世界上最先辈的，也是唯逐一种固态涂敷技术。纳米质料在ENC-IPX777L真空镀膜设备中，发生汽化升华—高温裂解-聚合沉积。真空涂敷过程是在分子状况下进行的。
（2）汽化后的二聚物进入高温裂解炉被分解为两个自由基的活泼单体；
整个涂敷过程中，保证汽化分子均匀同等地涂敷到部件的外观上。这种在真空里沉淀的微米薄膜，厚度均匀、致密无孔、透明无张力。
二、纳米涂层重要性能比较
|
ASTM试验方法记录数据 |
ENC-IC粉 |
环氧树脂ER |
有机硅树脂SR |
聚氨酯 UR |
聚丙烯酸酯 |
||
|
AR |
UV |
||||||
|
介电强度 DC(V/mil) |
5600 |
900-1000 |
1100 |
1400 |
1200 |
1200 |
|
|
体积电阻 W·cm 23°C 50%RH |
6-8*10^16 |
10^12-17 |
10^15-16 |
10^11-15 |
10^13-14 |
||
|
外观电阻 W |
10^14 |
10^13 |
10^13 |
10^14 |
|||
|
介电常数 |
60Hz |
3.15 |
3.5-5.0 |
2.7-3.1 |
5.3-7.8 |
3-4 |
|
|
1MHz |
3.10 |
3.5-4.5 |
2.6-2.7 |
5.4-7.6 |
2.5-5 |
||
|
1KHz |
2.95 |
3.3-4.0 |
2.6-2.7 |
4.2-5.2 |
3-4 |
||
|
介电损耗 |
60Hz |
0.020 |
0.002-0.01 |
0.001-0.007 |
0.015-0.05 |
0.2-0.4 |
|
|
1MHz |
0.019 |
0.002-0.02 |
0.001-0.005 |
0.04-0.06 |
0.02-0.04 |
||
|
1KHz |
0.013 |
0.03-0.05 |
0.001-0.002 |
0.05-0.07 |
0.035-0.056 |
||
|
1GHz |
0.0043 |
||||||
|
10GHz |
0.0032 |
||||||
|
电压击穿强度KV/mm |
146-197 |
||||||
|
杨氏模量 Mpa |
3200 |
2400 |
720 |
80~800 |
480 |
||
|
抗拉强度 Mpa |
70 |
28~91 |
5.6~7 |
1.13~70 |
32~77 |
||
|
断裂延长% |
200 |
3~6 |
100 |
100~1000 |
3~85 |
||
|
吸水性% 24H |
<0.1 |
0.08~0.15 |
0.12(七天) |
0.02~4.50 |
|||
|
洛氏硬度 |
R80 |
M80~110 |
40-45(肖氏) |
10A-25D(肖氏) |
H~2H |
||
|
摩擦系数 |
静态 |
0.29 |
-- |
1.0 |
- |
- |
|
|
动态 |
0.29 |
-- |
- |
- |
|||
|
熔点°C |
290 |
固化 |
固化 |
~170 或固化 |
|||
|
空气中使用 温度°C |
-200~120 |
-- |
-64~199 |
-45~110 |
-59~137 |
||
|
线膨胀系数 25℃ 10-5/℃ |
3.5 |
4.5~6.5 |
25~30 |
10~20 |
0.5~15 |
||
|
导热性 104Cal/cm·s·°C |
2.0 |
4~5 |
3.5~7.5 |
5.0 |
3~6 |
||
|
比热 20℃ Cal/g·℃ |
0.17 |
0.25 |
-- |
0.42 |
- |
||
|
水气渗透 37℃ 90%RH g·mil/100in2·d |
0.21 |
6.6 |
220 |
20.2 |
27.8 |
||
三、易能纳米6防涂层已获得国军标GJB150-2009
选择军方认可的检测机构对我司纳米涂层进行性能检测，检测标准为国军标GJB150-2009。检测的项目有6项，分别是淋雨试验、湿热试验、盐雾试验、霉菌试验、高低温试验、标志耐久性。
经过一个多月的检测，我司纳米涂层悉数顺利地通过国军标6项性能检测，获得国家军方认可的6防检测报告。纳米涂层赋予镀膜产品最优秀的环境珍爱性能，是目前已知最好防护涂层。
易能纳米6防涂层已经渐渐代替传统的三防漆，成为军品电路板防护首选涂层，已经成功应用在高频电路板、射频电路板等产品上。

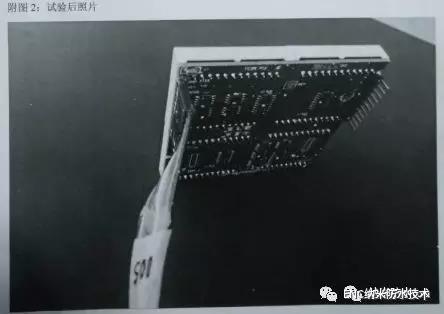

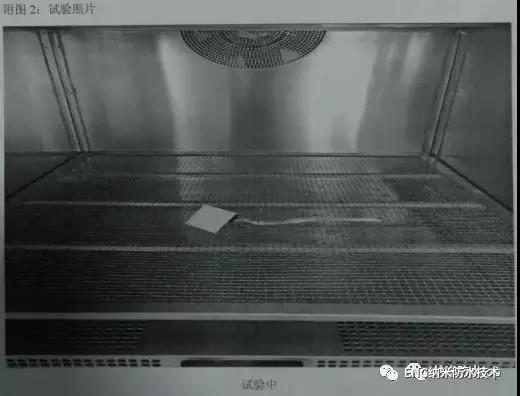

以下是纳米6防涂层进行国军标GJB150-2009试验的实验图，该次检测采用的样品为：外观镀有纳米6防涂层的LED表现屏。
纳米6防涂层检测报告：
|
6防项目 |
检验机构 |
检验依据 |
检验报告书 |
|
淋雨试验
|
中国航天科技集团公司第九研究院二00厂检测试验中间 |
GJB150.8A-2009程序Ⅱ方法，时间30分钟。
|
附件1 |
|
湿热试验
|
中国电子信息产业发展研究院北京赛迪信电子产品检测实验室 |
GJB150.9A-2009军用装备实验室环境试验方法第9部分：湿热试验 |
附件2 |
|
盐雾试验
|
中国电子信息产业发展研究院北京赛迪信电子产品检测实验室
|
GJB150.11A-2009军用装备实验室环境试验方法 第11部分：盐雾试验 |
附件3 |
|
霉菌试验
|
国家半导体器件质量监督检测中间 |
GJB150.10A-2009 试验周期：28天。 |
附件4 |
|
高低温试验
|
中国电子信息产业发展研究院北京赛迪信电子产品检测实验室
|
1.GJB150.3A-2009军用装备实验室环境试验方法 第三部分：高温试验 2. GJB150.4A-2009军用装备实验室环境试验方法 第四部分：低温试验 |
附件5 |
|
标志耐久性
|
中国人民解放军海军七0一检测中间
|
1.NTU17580横向试验委单； 2.GJB360B-2009电子及电气元件试验方法。 |
附件6 |
四、纳米6防涂层应用领域
★几乎包含所有电路板及其组件；
★航天航空、军用装备，改善电路板产品环境适应性，进步产品可靠性；
★高频射频产品，提供最优秀的环境珍爱性能，不改变波段等功能；
★手机、平板，电子书，防止液体腐蚀产品内部元器件；
★LED表现屏，提供高级环境珍爱，不改变其光学性能；
★智能穿戴耳机、手表等；
★电池，防止液体腐蚀电路板及电芯、极耳。

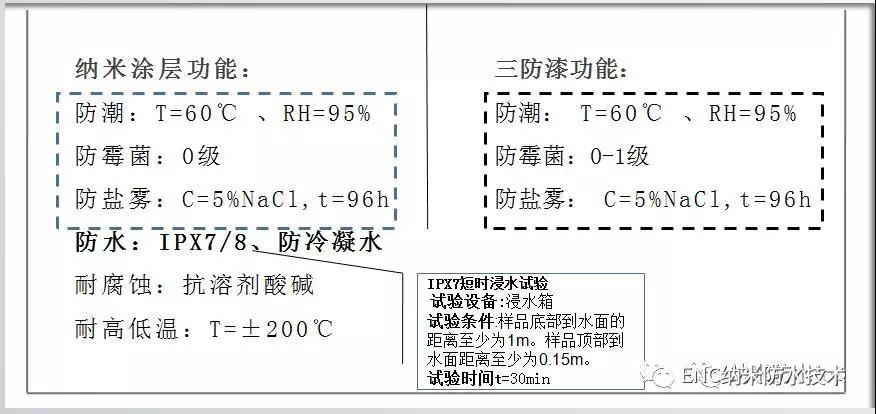

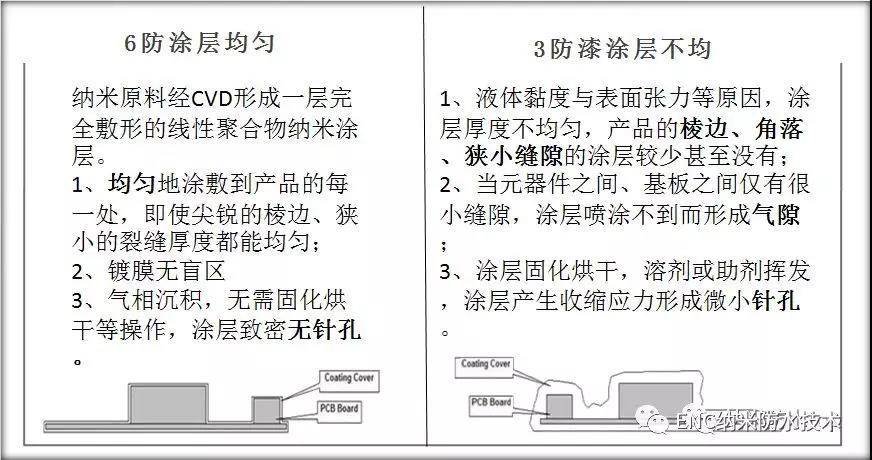

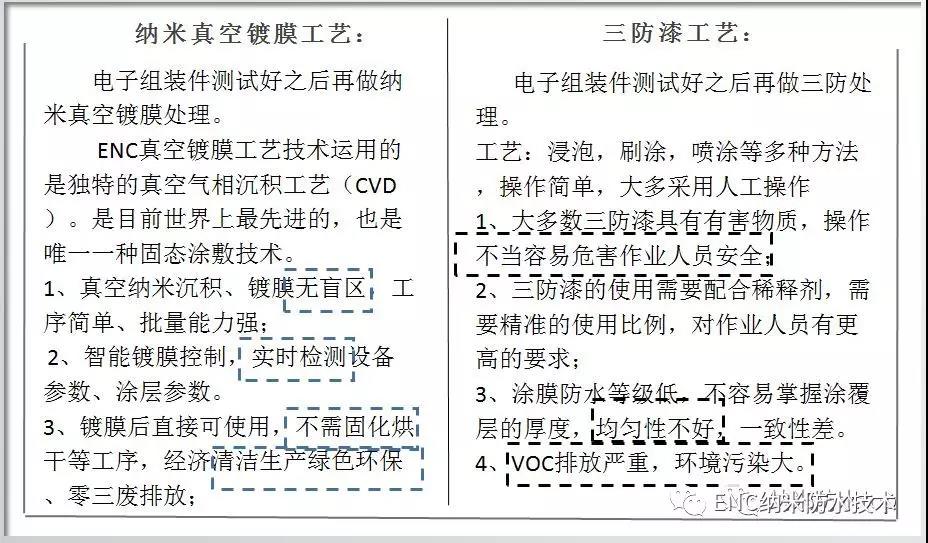

五、纳米6防涂层 VS 三防漆
更多纳米防水资讯请关注纳米防水微信号: nanowp
