目前，派瑞林类型的材料已经广泛的应用在电子类产品中，派瑞林家族中有商业价值的材料类型主要分为4种，分别为派瑞林N、派瑞林C、派瑞林F、派瑞林Ht。

随着人们对防水材料的要求提高以及日益苛刻的环保政策，传统的派瑞林N、派瑞林C,在耐高温、抗紫外方面远远满足不了市场的要求。通过深入的研究派瑞林家族的各型结构，上海蕲鑫新材料科技有限公司经过多年的潜心研究，独立开发出派瑞林F（parylene-vt4),公司已经完成小试，中试和工业化生产，目前能够每月生产300公斤的派瑞林F，纯度可以达到99%以上，价格市场最低。

  一直有客户询问派瑞林F能不能抗紫外，我们确定的告诉您，F粉能够抗紫外，下面是我们所做的实验：

实验组：

      1、镀膜。取LED灯条，使用上海蕲鑫新材料科技有限公司的派瑞林F，然后通过CVD镀膜，在LED灯条上均一镀上5-10u厚度。

2、实验方式。将所得到的灯条放在楼顶，灯条上无任何覆盖

3、实验地点。考虑到极端条件下，我们选取常年湿热的广东东莞市为实验地方。

4、实验时间。户外LED测试时间从8月份到第二年的2月份。

对照组：

      1、镀膜。取LED灯条，使用市面上两个厂家的派瑞林C粉、N粉，然后通过CVD镀膜，在LED灯条上均一镀上5-10u厚度。

2、实验方式。将所得到的灯条放在楼顶，灯条上无任何覆盖

3、实验地点。考虑到极端条件下，我们选取常年湿热的广东东莞市为实验地方。

4、实验时间。户外LED测试时间从8月份到第二年的2月份。

结  果：

      1、使用F粉镀膜保护的LED膜层基本没有什么变化，膜还能够起到防水保护LED。

      2、使用N和C粉镀膜保护的LED膜层基本破碎，LED完全的变黑，主要由于膜破碎后，LED缺少保护，长期在湿热条件下被氧化或者发生电化学反应导致。

图二

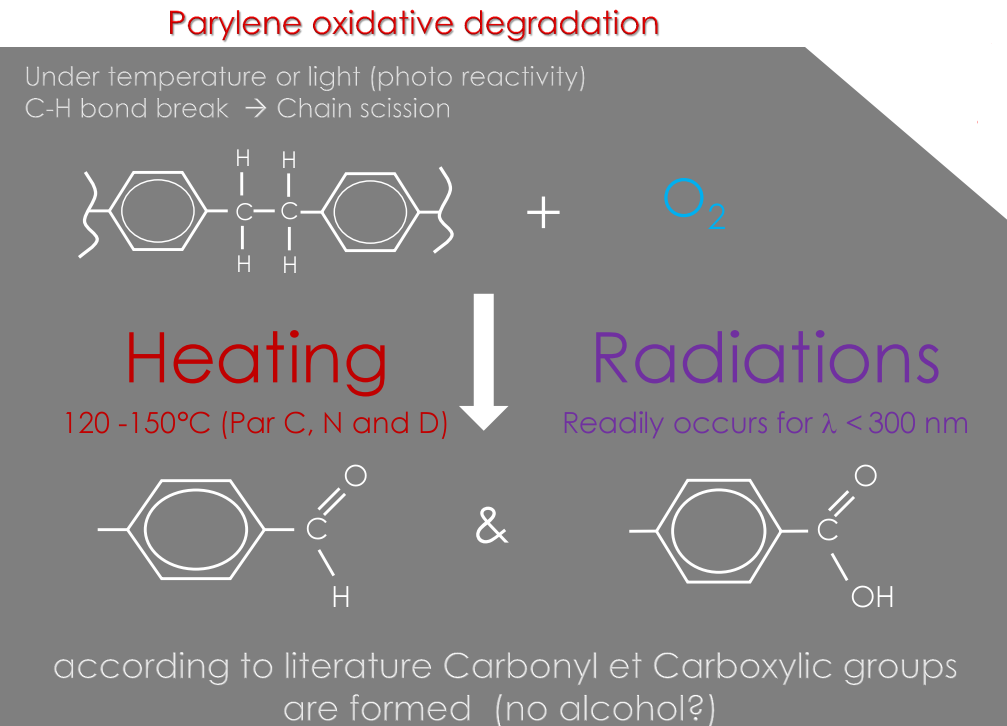

实验分析：

       1、从分子结构上分析，整个派瑞林家族分子结构中化学键能最低位置是苄基位的C-C键，因而也是最容易断裂的地方，这个也很好理解，因为CVD过程中就是将派瑞林二聚体裂解为派瑞林单体，化学键断裂的地方就是两个单体间C-C键。

       2、N粉和C粉的苯环与苄基位的碳形成了超共轭体系，降低苄基位的碳电子云密度，进而导致两个单体间C-C键能降低，从而在外在能量下（高温超过120度或者紫外光下）容易发生断裂，进而导致膜层被破坏，LED失去了派瑞林膜层的保护。

       3、F粉由于每个苯环上有四个氟，氟原子的吸电子作用能够降低苯环与苄基位的碳形成了超共轭体系作用，从而增加了苄基位电子云电荷密度，提升两个单体间C-C键能，在外在能量下（高温超过120度或者紫外光下）能够保持稳定。

结    论：

       派瑞林F（parylene -vt4)在耐高温、抗紫外等方面具有较强的优势，可以很好弥补传统的派瑞林N、C的缺陷。但是我们也不赞成无遮挡下很长时间将LED放在户外，毕竟每一材料都有自己的性能特点，只有充分了解材料性能才能物尽其用。

 更多纳米防水资讯请关注纳米防水微信号: nanowp
