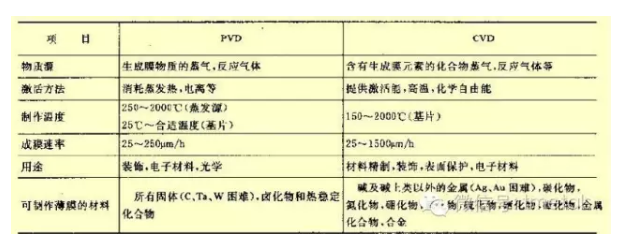

上周咱们聊了PVD的那些事,那么真空镀膜技术的另一紧张分支——化学气相沉积(CVD)又有那些特点?

一路去看看吧!





CVD



化学气相沉积(Chemical Vapor Deposition,CVD)是把一种或几种含有构成薄膜元素的化合物、单质气体通入放置有基材的反应室,借助空间气相化学反应在基体外观上沉积固态薄膜的技术。





要特点

  • 化学反应或热分解;

  • 膜中所有材料都来自外部的源;

  • 反应物必须以气相情势参与反应;

  • 成膜温度较低

  • 膜层成分、纯度、密度均可控

  • 绕镀性好,适合复杂外形衬底

  • 适用于金属、合金、陶瓷、化合物等各类材料





常见的几种CVD



各类CVD反应的区别重要在于环境压力的高低和输入能量方式的不同。



按压力分



根据压力分,重要有常压CVD(APCVD)、亚常压CVD(SACVD)、低压CVD(LPCVD)、超高真空CVD(UHCVD),科研和工业中应用较多的是APCVDLPCVD



1APCVD



Atmospheric Pressure CVD,在压力接近常压下进行CVD反应的一种沉积方式。工作压力接近一个大气压,是最初最简单的CVD技术。属于质量传输限定CVD工艺的一种,必须保证反应气体能等量到达每片衬底。



好处

  • 所需的体系简单

  • 沉积速度快



瑕玷

  • 均匀性较差,

  • 台阶覆盖能力差



一样平常用于厚的介质沉积,工业上多用于钝化珍爱处理。



2LPCVD



Low Pressure Chemical Vapor Deposition,原理与APCVD基原形同,不同的是工作气压比较低,属于反应速度限定CVD工艺的一种。因为工作气压降低,反应气体的扩散速度和均匀性均较APCVD大幅进步,因此薄膜的沉积速度快、质量高。适于单晶硅、多晶硅和氮化硅等超大规模集成电路的制造。



好处

  • 可正确控制膜层的成分和结构

  • 与常压CVD比,薄膜均匀性较好





瑕玷

  • 对设备要求高,须有正确的压力控制体系,成本高

  • 工作温度高



按能量方式分



根据输入能量方式分重要有热化学气相沉积(TCVD)、等离子体加强CVD(PECVD)、高密度等离子体CVD(HDPCVD)、激光诱导CVD(LCVD)等。



1TCVD



采用衬底加热的方法促进化学反应,是化学气相沉积的经典方法。一样平常采用电阻加热,高频感应加热和辐射加热等方式,反应温度在800~2000℃之间,对衬底的耐热性要求较高。



根据加热区域不同又分为热壁法和冷壁法。

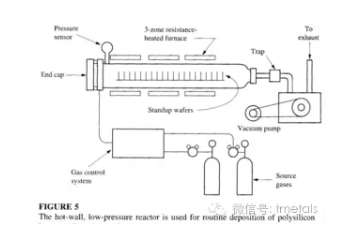

热壁法:一样平常采用电阻加热的方式,加热区作用于反应腔壁,工作区和衬底均被加热。

好处:设备结构简单

瑕玷:腔壁容易沉积薄膜,降消沉积服从。



冷壁法:只加热衬底,一样平常采用感应加热、红外加热等方式实现。

好处:沉积只在衬底外观进行,服从高

瑕玷:设备结构复杂,部分技术将加热源置于腔体内部,容易带来污染。



2PECVD

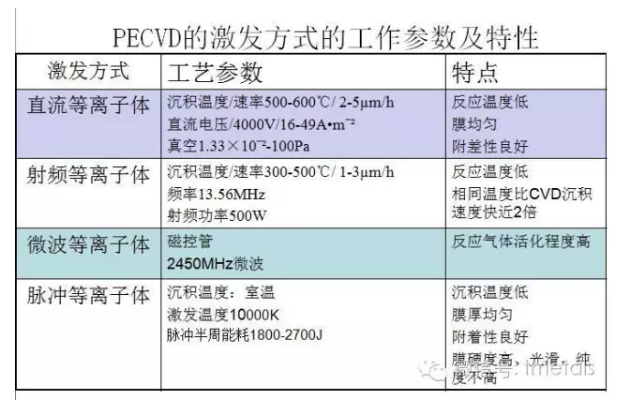

Plasma Enhanced Chemical Vapor Deposition,借助微波或射频等使含有薄膜组成原子的气体电离,在局部形成等离子体,行使等离子体的活性,促进化学反应,在较低温度下沉积化合物薄膜。常用的有直流等离子体、射频等离子体、微波等离子体、脉冲等离子体等。





好处

  • 沉积温度低

  • 沉积速率快

  • 成膜质量好

  • 针孔较少,不易龟裂



瑕玷

  • 设备成本高

  • 噪音、辐射和有害气体污染

  • 对小孔孔径内外观难以涂覆



3LCVD



LCVD是指行使激光束的光子能量激发和促进化学反应,实现薄膜沉积的化学气相沉积技术。



激光在反应中的作用有两种,加热衬底或直接作用于气体分子使其分解。



好处

  • 较常规CVD沉积温度低

  • 避免高能粒子薄膜的损伤

  • 薄膜结构和纯度更高

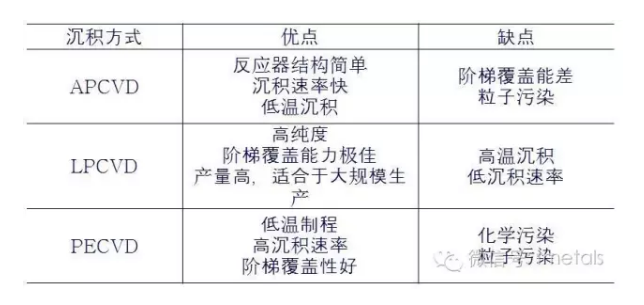

几种常用CVD的对比







MOCVD

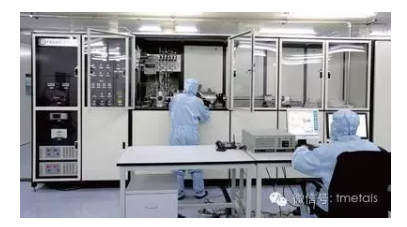

金属有机物CVD(MOCVD),是行使金属有机化合物热分解反应进行气相外延生长的方法,通常将含有外延材料组分的金属有机化合物和氢化物(或其他反应气体)质料气体输运到反应室,在常压或低压(10-100Torr)下通H2的冷壁石英(不锈钢)反应室中进行反应成膜。多用于Ⅲ-V族、Ⅱ-Ⅵ族化合物半导体以及它们的多元固溶体的外延生长。





好处

  • 沉积温度低

  • 适用范围广,可生长几乎所有的化合物和合金半导体

  • 可实现化合物的外延生长





瑕玷

  • 沉积速度慢,仅适宜沉积微米级的外观层

  • 质料的毒性较大







ALD

Atomic Layer Deposition 原子层沉积,又叫原子层外延(atomic layer epitaxy),一种特别的CVD,可以将物质以单原子膜情势逐层沉积的方法,每次反应只沉积一层原子。

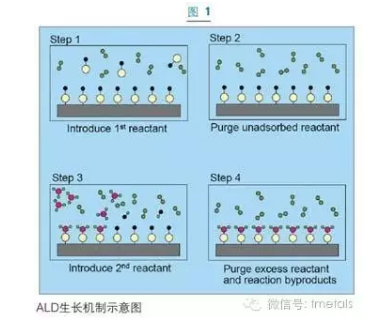

简单的说就是先将衬底外观进行活性处理,沉积薄膜时先通入将第一种反应物使衬底外观饱和吸附,将多余的源气体抽除干净后,再通入第二种反应物使之在衬底外观反应成膜,将剩余的反应物和反应副产品消灭干净。再重复上述过程进行下一层原子沉积。



好处

  • 薄膜质量高,同等性好

  • 薄膜成分可正确控制

  • 厚度均匀




瑕玷

  • 涉及复杂的外观化学过程,工艺控制难度大

  • 沉积速率低



随着集成电路尺寸的赓续降低,所需膜层厚度降至纳米级别,ALD薄膜的均匀性和同等性的好处越来越紧张,沉积速率的题目已经不再成为一个题目。可以预见其在电子信息和纳米材料领域将会有更大的作为。





常用的CVD技术就简单的说道这里吧!

正是这些看不见的薄膜成就了我们的时代,随着技术的发展,信赖还会有更多、更不可思议的制备方法涌现出来,让我们拭目以待吧!
